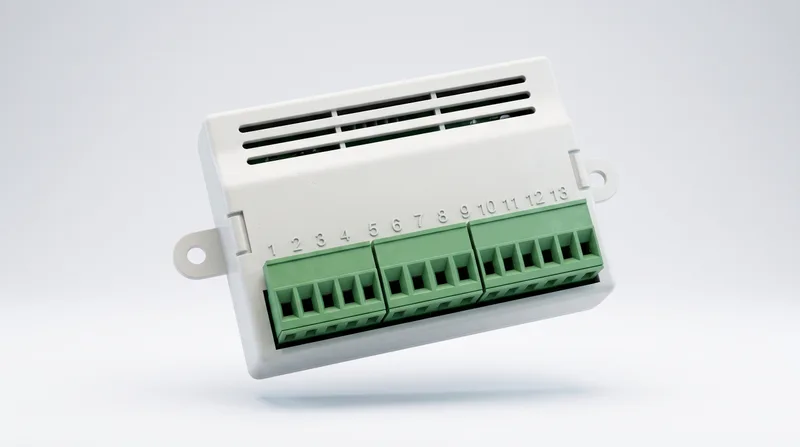

Módulo de Entrada-Salida | Analógico Direccionable | Entrada Supervisada | Salida Contacto Limpio / Aislador de Cortocircuito / Certificado EN54-17 EN54-18 INIM ELECTRONICS EM-312SR

N° de parte: EM312SR

SKU: 251927

Garantía: 3 años

Descripción del fabricante: INIM Electronics · EM312SR · Detección de Fuego El puente entre el loop y el mundo exterior. Un módulo de entrada/salida direccionable que escucha, decide y actúa. Con aislador de cortocircuito integrado y doble certificación EN54, consume solo 80 µA en reposo y entrega un relé de contacto limpio de 1A a 30V. Diseñado para conectar el mundo físico al loop de detección sin añadir complejidad. 80 µA Consumo en reposo EN54-17/18 Doble certificación 1A / 30V Relé contacto limpio 66 g Peso ultraligero 3 LEDs Diagnóstico visual Certificación El loop se rompe. El sistema no. Cada EM312SR lleva un aislador de cortocircuito que desconecta el tramo afectado en milisegundos, manteniendo el resto del loop operativo. La norma EN54-17 lo exige; la EN54-18 certifica además su función como dispositivo de entrada/salida. Una sola pieza, dos certificaciones, cero concesiones. Eficiencia 80 microamperes. Menos de lo que consume un LED apagado. En reposo, el EM312SR demanda 80 µA del loop — una fracción mínima que permite poblar instalaciones densas sin comprometer la capacidad de la central. En alarma, sube a 20 mA puntuales para activar lo que haga falta: sirenas, electroimanes, lampeggiatori. El resto del tiempo, prácticamente no existe. Versatilidad Una entrada. Dos salidas. Infinitas combinaciones. La entrada supervisada monitorea contactos externos con resistencias de 22 kΩ en reposo y 2.2 kΩ en alarma — detecta alarma, aviso y avería de forma independiente. La salida supervisada controla sirenas y dispositivos óptico-acústicos con supervisión de fin de línea. Y el relé de contacto limpio (NO/NC, 1A @ 30V) cierra el circuito donde se necesite: puertas cortafuegos, electroimanes, sistemas de ventilación. Instalación 19 milímetros de profundidad. Cabe donde otros no. Con apenas 19 mm de fondo sin terminales, el EM312SR se instala en cajas eléctricas estándar de 100×60×40 mm. Los 3 LEDs multicolor entregan diagnóstico visual inmediato: rojo para alarma, amarillo para fallo o aislador activo, verde para salidas operando. Sin abrir el panel, sin conectar la laptop. Compatible exclusivamente con el protocolo OpenLoop de INIM Electronics. Casos de Uso Diseñado para cada escenario de detección. Corporativo Control de puertas cortafuegos y activación de sirenas por piso en torres de oficinas. Salud Supervisión de contactos de puerta en áreas restringidas y activación de alarmas visuales. Hoteleria Integración con sistemas de HVAC para paro de ventilación por detección de humo en habitaciones. Industria Monitorización de contactos de sprinklers y activación de electroimanes en naves industriales. Especificaciones Técnicas Todos los datos, sin resumir. Eléctricas Tensión de alimentación 19-30 V DC (nominal 24V) Consumo en reposo 80 µA Consumo en alarma 20 mA @ 27.6V Resistencia entrada reposo 22 kΩ Resistencia entrada alarma 2.2 kΩ Resistencia fin de línea salida 22 kΩ Relé contacto limpio 1A / 30V máximo (NO/NC) Físicas Altura 53 mm (2.1 in) Ancho con flanges 100 mm (3.9 in) Ancho sin flanges 78 mm (3.1 in) Profundidad con terminales 29 mm (1.1 in) Profundidad sin terminales 19 mm (0.75 in) Peso 66 g Ambientales Temperatura operación -5°C a +40°C Humedad relativa Hasta 95% sin condensación Protección recomendada IP44 o superior (caja) Caja mínima 100 × 60 × 40 mm Cable recomendado 2 polos twistado y apantallado Conexiones y Terminales Loop IN+ / IN- Entrada del bucle Loop OUT+ / OUT- Salida del bucle Entrada+ / Entrada- Entrada supervisada 24+ / 24- Alimentación externa Salida+ / Salida- Salida supervisada C / NC / NO Contacto limpio de relé LED A (rojo/amarillo) Entrada: alarma / fallo LED B (amarillo) Aislador de corto activo LED C (verde/amarillo) Salidas: activas / fallo INIM Electronics · EM312SR El loop habla OpenLoop. El EM312SR traduce. Compatible con centrales INIM de la línea SmartLoop y Previa. Certificado EN54-17 y EN54-18. 3 años de garantía.
