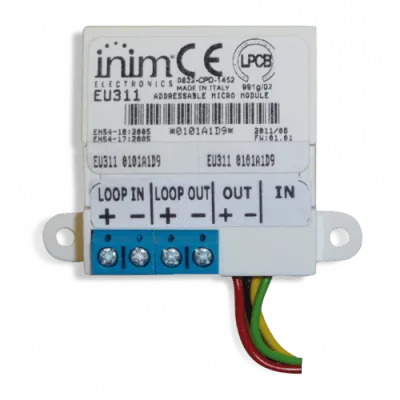

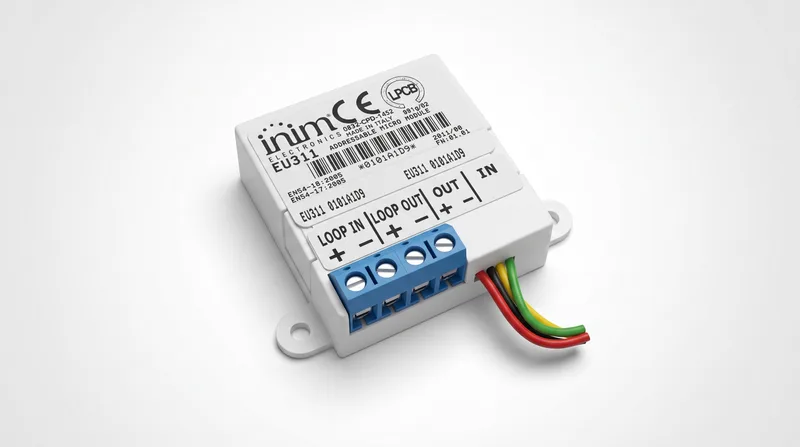

Micromódulo de Entrada | Salida Direccionable | Autodireccionamiento | 1 Entrada Supervisada | 1 Salida Alimentada por Bucle | Aislador Integrado INIM ELECTRONICS EU-311

N° de parte: EU311

SKU: 252015

Garantía: 3 años

Descripción del fabricante: INIM Electronics · EU311 · Serie ENEA El módulo que desaparece. La inteligencia que permanece. Cabe en la palma de tu mano. Se instala dentro del dispositivo que controla. Y desde ahí, con 80µA en reposo, monitorea contactos, activa sirenas y aísla fallas sin que el bucle se entere. Certificado EN54-17 y EN54-18. Protocolo OpenLoop. 240 direcciones. Sin programadores de direcciones. 80µA consumo en reposo 20mA corriente máx. salida 240 direcciones por bucle 15g peso del módulo EN54 certificado 17 y 18 Autodireccionamiento Cada módulo nace con identidad propia. Número de serie único asignado en fábrica. Sin programadores de direcciones. Sin DIP switches. Sin errores humanos. El panel reconoce cada EU311 por su identidad de nacimiento y asigna automáticamente la primera dirección lógica disponible. Amplías el sistema años después. Conectas un módulo nuevo. El bucle lo integra. Sin reprogramar. Sin visitas extra. Tecnología LoopMap: reconocimiento automático de todos los dispositivos, reconstrucción gráfica del cableado real con uniones en T. Entrada y salida supervisada Escucha. Y responde. Una entrada supervisada monitorea el estado de contactos externos: alarma, aviso, avería. Resistencia de balanceo de 22KΩ. Resistencia de alarma de 2.2KΩ. El panel sabe exactamente qué está pasando en cada punto. La salida se alimenta directamente del bucle. 20mA máximos. Activa sirenas, flashers, dispositivos de señalización acústica y óptico-acústica. Sin fuente externa. Sin complicaciones. Diseño micro 37 milímetros. El espacio justo para lo esencial. 37 x 40 x 15 mm. 15 gramos. Cables de 100 mm con codificación por color: rojo y negro para la salida, verde para la entrada supervisada. Se instala directamente dentro del dispositivo que controla, dentro de una caja eléctrica de montaje con IP44. Dos etiquetas extraíbles con el número de serie. Una se queda en el módulo. La otra va al plano del sistema. Trazabilidad total desde el primer día. Dimensiones: 37 x 40 x 15 mm (1.46 x 1.57 x 0.59 in). Compatible con cajas eléctricas estándar de 80 x 80 x 40 mm. Protección y certificación Un cortocircuito en el bucle no detiene el sistema. Cada EU311 integra un aislador de cortocircuito conforme a EN54-17. Si un tramo del bucle falla, el módulo aísla el segmento dañado y el resto del sistema sigue operando. Sin puntos ciegos. Sin falsa seguridad. Certificado EN54-17 (aisladores) y EN54-18 (dispositivos de entrada/salida). Protocolo INIM OpenLoop. Compatible con el driver EDRV1000 para configuración avanzada y diagnóstico vía USB. Casos de uso Comercial Interface de pulsadores manuales y detectores de haz en oficinas y centros comerciales. Industrial Control de sirenas y flashers en plantas de manufactura con 95% HR sin condensación. Hotelero Monitorización de detectores de haz en lobby y salones con módulos ocultos en el dispositivo. Salud Señalización óptico-acústica en hospitales con módulos EN54-18 certificados. Especificaciones técnicas Eléctricas Tensión de alimentación 19 – 30 Vcc Consumo en reposo 80 µA @ 24V Consumo en alarma 20 mA @ 27.6V Corriente máx. salida 20 mA Resistencia balanceo 22 KΩ Resistencia alarma 2.2 KΩ Físicas Dimensiones (Al x An x Pr) 37 x 40 x 15 mm Peso 15 g Longitud de cables 100 mm Temperatura operación −5°C a +40°C Humedad (sin cond.) 95% HR Sistema Protocolo INIM OpenLoop Direcciones 240 por bucle Ocupación 1 dirección Configuración EDRV1000 (USB) Cableado y montaje Cable bucle 2 hilos trenzado apantallado Salida Rojo / Negro / Amarillo Entrada Verde (supervisada) Caja recomendada 80 x 80 x 40 mm, IP44 INIM Electronics · Serie ENEA Detección de incendios sin concesiones. Compatible con centrales INIM Electronics con protocolo OpenLoop. Certificado EN54-17 y EN54-18. Garantía de 3 años. EN54-17 EN54-18 OpenLoop EDRV1000
