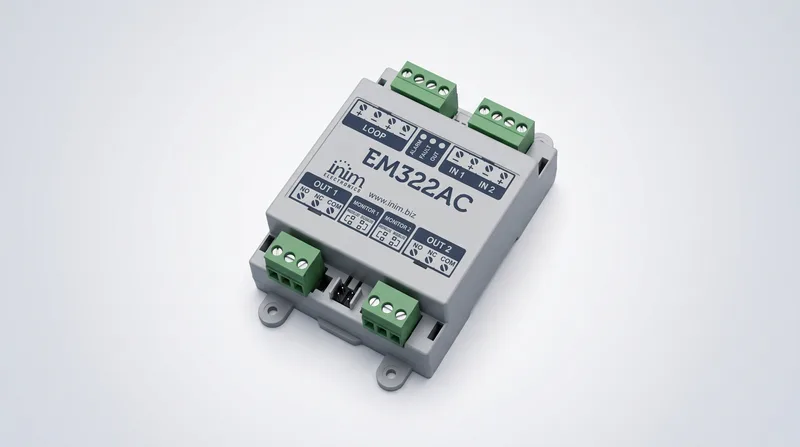

Módulo de Control | 2 Entradas Supervisadas | 2 Salidas de Relé 230 VCA | Tecnología LoopMap | Autodireccionamiento | Aislador de cortocircuito incluido INIM ELECTRONICS EM322AC

N° de parte: EM322AC

SKU: 252076

Garantía: 3 años

Descripción del fabricante: INIM Electronics · EM322AC · Módulo de Control Cada contacto cuenta. Cada milisegundo, también. Dos entradas supervisadas. Dos relés a 230 VCA. Un solo módulo que traduce señales del mundo real al lenguaje del panel de incendio, sin ruido, sin incertidumbre. 80 µA en reposo. 240 direcciones. Certificación EN54-17 y EN54-18. LoopMap de serie. 2+2 Entradas / Salidas 230 VCA en relés 80 µA en reposo 240 Direcciones 5A Capacidad relé Control Dual Lo que entra, sale. Sin drama. Supervisa dos líneas de entrada con resistencias de balanceo de 22 KΩ. Activa dos relés de salida con carga resistiva de hasta 5A a 230 VCA. La misma placa que lee el estado de una compuerta cortafuego puede disparar la electroválvula que la cierra. Entradas con umbral de alarma a 2.2 KΩ. Relés con supervisión de carga opcional. Entrada supervisada → lógica del bucle → salida de relé. Todo en el mismo módulo. LoopMap & Versa++ El bucle se dibuja solo. LoopMap traza el mapa del cableado en tiempo real. Versa++ gestiona la comunicación con 240 direcciones por bucle. Cada dispositivo llega con un número de serie único de fábrica: conectas y el panel lo reconoce al instante. Sin dip switches. Sin errores de direccionamiento. Autodireccionamiento por número de serie. Puesta en marcha en minutos, no en horas. 240 direcciones. Cero configuraciones manuales. Un solo bucle. Supervisión de Carga Sabe si hay tensión antes de que la necesites. La supervisión de carga opcional verifica la presencia de tensión en los relés incluso en condiciones de reposo. Si una línea de alimentación de 230 VCA se pierde antes de una emergencia, el panel lo sabe. No hay sorpresas cuando la sirena debe sonar o la compuerta debe cerrar. Monitoreo preventivo de integridad de carga. Configurable por relé. Señal de vida en cada relé. El panel sabe si la carga responde. Ultra Bajo Consumo 80 microamperios. El bucle respira. En reposo, el EM322AC consume 80 µA. En alarma, solo 10 mA. Esto significa más dispositivos por bucle, menos fuentes de alimentación y un sistema que escala sin castigar el presupuesto eléctrico. Cada miliamperio ahorrado es un detector más que puedes instalar. Alimentación por bucle: 19 a 30 Vdc. Aislador de cortocircuito integrado. Más módulos por bucle. Menos fuentes. Mayor densidad de sistema. Casos de Uso Donde la detección no es suficiente. Corporativo Control de compuertas cortafuego y ventiladores de extracción en torres de oficinas. Salud Interfaz con sistemas de presurización de escaleras y control de ascensores en hospitales. Industria Paro de emergencia de maquinaria y activación de sistemas de supresión en naves industriales. Hoteleria Disparo de sirenas y liberación de puertas electromagnéticas en hoteles y complejos turísticos. Especificaciones Cada cifra, verificada. Eléctricas Tensión de alimentación 19 ÷ 30 Vdc Corriente en reposo 80 µA Corriente en alarma 10 mA Resistencia balanceo entrada 22 KΩ Resistencia alarma entrada 2.2 KΩ Salidas de Relé Cantidad de relés 2 Carga AC máxima 5A / 230 Vac (resistiva) Carga DC máxima 5A / 30 Vdc Supervisión de carga Opcional, por relé Físicas Dimensiones 113 x 71 x 43 mm Peso 130 g Montaje Barra DIN estándar Material Carcasa plástica certificada Certificaciones CPR EN54-17 CPR EN54-18 Número certificación 0051-CPR-2257 Aislador de cortocircuito Integrado INIM Electronics El módulo que cierra el circuito entre la detección y la acción. Compatible con paneles INIM Electronics serie SmartLoop y Previdia. Integración nativa con LoopMap y Versa++.
