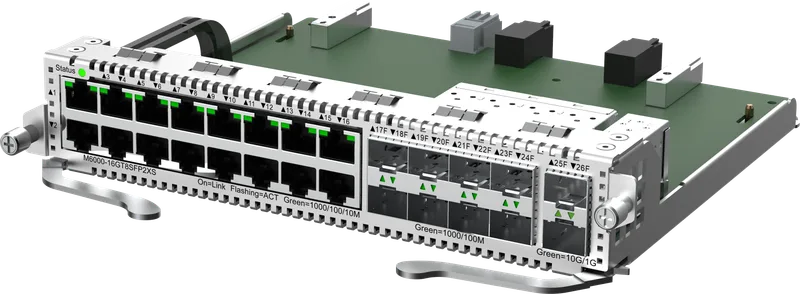

Tarjeta de Red con 16 puertos RJ45 1Gb, 8 puertos SFP 1Gb y 2 puertos SFP+ 10Gb para Chasis RG-NBS6002 RUIJIE M6000-16GT8SFP2XS

N° de parte: M600016GT8SFP2XS

SKU: 217962

Garantía: 5 años

Descripción del fabricante: Tarjeta de Línea Reyee modelo: M6000-16GT8SFP2XS La M6000-16GT8SFP2XS es la tarjeta de línea mixta del chasis switch core RG-NBS6002 de Reyee: 16 puertos RJ45 Gigabit, 8 puertos SFP de 1G y 2 puertos SFP+ de 10G en una sola ranura. Permite combinar cobre y fibra en el mismo módulo, por ejemplo equipos de acceso por cobre y enlaces a otros edificios por fibra. Resumen Técnico Características Generales • Tipo: Tarjeta de línea (módulo de servicio) para chasis RG-NBS6002 • Puertos: 16 x RJ45 10/100/1000BASE-T + 8 x SFP 1G + 2 x SFP+ 10G (26 en total) • Compatible con: Chasis RG-NBS6002 (2 ranuras de tarjeta) • Instalación: Sin intercambio en caliente: apagar el chasis • Garantía: 5 años Especificaciones del Módulo • Tipo de módulo: Tarjeta de línea (módulo de servicio) del chasis RG-NBS6002 • Puertos de cobre: 16 x RJ45 10/100/1000BASE-T con autonegociación (cable CAT5e) • Puertos SFP (1G): 8 x SFP, conector LC (transceptores no incluidos) • Puertos SFP+ (10G): 2 x SFP+ de 10G, conector LC (transceptores no incluidos) • Total de puertos: 26 (16 cobre + 10 ópticos) • Velocidades: RJ45: 10/100/1000 Mbps; SFP/PON: 1 Gbps; SFP+: 10 Gbps • Transceptores compatibles: SFP 1G Ruijie (por ejemplo MINI-GBIC-SX-MM850 y MINI-GBIC-LX-SM1310; hasta 100 km con módulos ZX100); SFP+ 10G Ruijie (XG-SFP-SR-MM850 hasta 300 m en OM3, XG-SFP-LR-SM1310 hasta 10 km) y cables ópticos activos XG-SFP-AOC; no admite cables de cobre • Ranura compatible: Cualquiera de las 2 ranuras de tarjeta del RG-NBS6002; el chasis admite 1 o 2 tarjetas • Indicadores LED: 1 LED de estado de tarjeta, 16 LED Ethernet, 8 LED SFP y 2 LED SFP+ • Intercambio en caliente: No: apague el chasis antes de instalar o retirar la tarjeta Físicas y Eléctricas • Consumo Máx: 28.5 W por tarjeta • Dimensiones: 227 x 210 x 40.3 mm (ancho x fondo x alto) • Peso: 0.9 kg (sin empaque) • Temperatura: 0 °C a 50 °C (operación); -40 °C a 70 °C (almacenamiento) • Humedad: 10% a 90% RH (operación); 5% a 95% RH (almacenamiento); sin condensación • Protección contra descargas: Puertos de servicio: 6 kV en modo común • Enfriamiento: Sin ventiladores propios; se enfría con el flujo de aire del chasis (entrada frontal y laterales, salida trasera) • Altitud: -500 m a 5,000 m • MTBF: 400,000 horas • Certificaciones: CE Contenido del Paquete • 1 tarjeta de línea M6000-16GT8SFP2XS • 1 tarjeta de garantía Documentación Hoja de Especificaciones Guía de Instalación de Hardware (V1.3, inglés) Accesorios Recomendados Chasis switch core capa 3 de 2 ranuras: RG-NBS6002 Fuente de alimentación modular 150 W: RG-PA150I-FS Transceptor SFP 1G monomodo 10 km: MINI-GBIC-LX-SM1310 Transceptor SFP 1G multimodo: MINI-GBIC-SX-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310 Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Enlaces Útiles Plataforma Ruijie Cloud APP: Android / iOS Buscador de guías y artículos Compatibilidad Chasis Reyee en el que se instala la M6000-16GT8SFP2XS según la guía de instalación oficial del RG-NBS6002. RG-NBS6002 • Tipo: Chasis switch core capa 3 modular (Reyee) • Ranuras de tarjeta: 2 (cualquiera; 1 o 2 tarjetas) • Observaciones: Chasis, tarjetas y fuentes se compran por separado; fuente RG-PA150I-FS (1+1). RG-PA150I-FS • Tipo: Fuente de alimentación del chasis • Ranuras de tarjeta: 2 ranuras de fuente • Observaciones: Necesaria para alimentar el chasis y sus tarjetas. Tarjetas del RG-NBS6002 según la guía oficial: M6000-24GT2XS, M6000-24SFP2XS, M6000-16GT8SFP2XS y M6000-16SFP8GT2XS. El chasis RG-NBF6002M (e-Lighten) usa otra familia de tarjetas: MF6000M. IMPORTANTE: la tarjeta no se cambia en caliente : apague el chasis antes de instalarla o retirarla, use la pulsera antiestática y deje la tapa en la ranura vacía para conservar el flujo de aire. Al cambiarla de ranura o reemplazar una tarjeta, restablezca el chasis a valores de fábrica (botón de reset por más de 5 segundos). Guía de Selección de Tarjetas Tarjetas de línea del chasis RG-NBS6002: elija según la mezcla de cobre y fibra que necesite (máximo 2 tarjetas por chasis). M6000-24GT2XS • RJ45 Gigabit: 24 • SFP 1G: — • SFP+ 10G: 2 • Consumo máx.: 20.6 W M6000-24SFP2XS • RJ45 Gigabit: — • SFP 1G: 24 • SFP+ 10G: 2 • Consumo máx.: 44.4 W M6000-16GT8SFP2XS (esta) • RJ45 Gigabit: 16 • SFP 1G: 8 • SFP+ 10G: 2 • Consumo máx.: 28.5 W M6000-16SFP8GT2XS • RJ45 Gigabit: 8 • SFP 1G: 16 • SFP+ 10G: 2 • Consumo máx.: 36.42 W Preguntas Frecuentes ¿En qué equipo se instala la M6000-16GT8SFP2XS? En el chasis switch core RG-NBS6002, que tiene 2 ranuras de tarjeta: sirve cualquiera de las dos y puede combinarla con otra tarjeta de la familia M6000 (M6000-24GT2XS, M6000-24SFP2XS, M6000-16SFP8GT2XS). ¿Se puede instalar o retirar con el equipo encendido? No. Las tarjetas no admiten intercambio en caliente: apague el chasis, use pulsera antiestática y deje la tapa en la ranura que quede vacía. Si la cambia de ranura o la reemplaza, restablezca el chasis a valores de fábrica (reset por más de 5 segundos); el equipo guarda un respaldo de la configuración que puede restaurar al iniciar sesión. ¿Qué transceptores necesito? En los puertos SFP de 1G: módulos SFP Ruijie como MINI-GBIC-SX-MM850 (multimodo, hasta 550 m) o MINI-GBIC-LX-SM1310 (monomodo, 10 km). En los puertos SFP+ de 10G: XG-SFP-SR-MM850 (300 m en OM3) o XG-SFP-LR-SM1310 (10 km), o cables ópticos activos XG-SFP-AOC. Los transceptores no vienen incluidos y no se admiten cables de cobre. ¿Cuánto consume la M6000-16GT8SFP2XS? Hasta 28.5 W por tarjeta (28.42 W en la tabla detallada de la guía; < 28.5 W en la tabla corta). El chasis RG-NBS6002 indica un consumo máximo de 126 W con una o dos fuentes RG-PA150I-FS de 150 W (redundancia 1+1). ¿Entrega PoE para cámaras o APs? Las especificaciones oficiales de la tarjeta no incluyen PoE. Para alimentar cámaras o puntos de acceso use un switch PoE o inyectores PoE en el acceso. ¿Qué diferencia hay entre las tarjetas M6000? Cambia la mezcla de puertos: M6000-24GT2XS: 24 x RJ45 10/100/1000BASE-T + 2 x SFP+ 10G; M6000-24SFP2XS: 24 x SFP 1G + 2 x SFP+ 10G; M6000-16GT8SFP2XS: 16 x RJ45 10/100/1000BASE-T + 8 x SFP 1G + 2 x SFP+ 10G; M6000-16SFP8GT2XS: 8 x RJ45 10/100/1000BASE-T + 16 x SFP 1G + 2 x SFP+ 10G. Vea la Guía de Selección.
