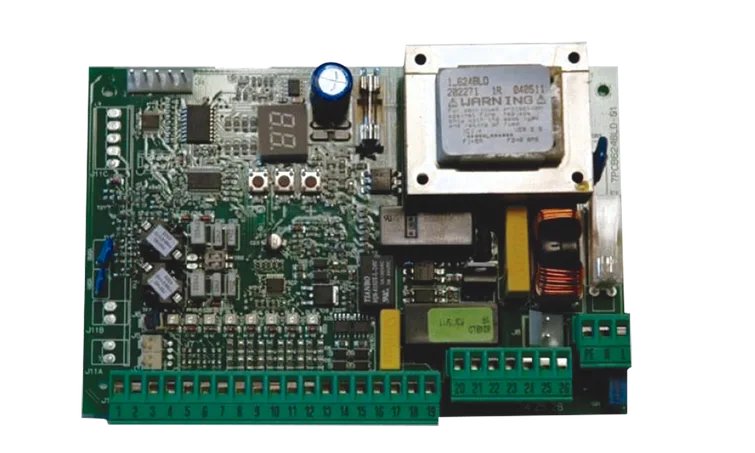

Tablilla Para Barreras FAAC 620 y FAAC 640 2022715

N° de parte: 2022715

SKU: 186497

Garantía: 1 años

Descripción del fabricante: Características principales • Tablilla para barreras FAAC 620 y FAAC 640 • Cuenta con niveles de programación • Diseñado para operación continua y fiable • Optimizado para modelos especificados de barreras • Incluye niveles avanzados de programación • Fácil integración con sistema de barreras • Tarjeta con un año de garantía contra defectos de fabricación Modelos compatibles • FAAC 620 • FAAC 640 • FAAC620RPD • FAAC620STD • 1046858 • 1046358 • 1046228 Características técnicas • Tensión de alimentación: 230 V~ (+6% -10%) - 50/60 Hz o 115 V~ (+6% -10%) - 50/60 Hz • Potencia absorbida: 7 W • Carga máx. motor: 300 W • Alimentación accesorios: 24 Vdc • Corriente máx. accesorios: 500 mA • Temperatura de funcionamiento: -20°C a +55°C • Tiempo de trabajo: Programable (0-4 min) • Tiempo de pausa: Programable (0-4 min) • Fuerza motor: Programable en 50 niveles Programación • 3 niveles de programación para mayor flexibilidad • Programación de 1° nivel: Configuración básica • Programación de 2° nivel: 18 funciones programables • Programación de 3° nivel: Configuraciones avanzadas • Modificación de pre-configuración • Configuración y control del sistema BUS • Configuración Loop Detector Incorporado Conexiones eléctricas • Regleta de bornes J1: Accesorios • Regleta de bornes J2: Motor, destellador y ventilador • Conector J3: Final de carrera de apertura • Conector J5: Final de carrera de cierre • Conector J6: Sensor de empuje barra • Conector J8: Condensador motor • Regleta de bornes J9: Alimentación 230 VAC • Detector frecuencia DS1 Conformidad y seguridad • Cumple con directiva de Baja Tensión 2006/95/CE • Cumple con directiva de Compatibilidad Electromagnética 2004/108/CE • Cumple normas EN 12453 y EN 12445 • Elementos mecánicos conformes a EN 12604 y EN 12605 • Conexión a tierra obligatoria • Protección contra sobretensiones y cortocircuitos Conexiones destacadas • Salida 1: Open-collector GND (programable) • Salida 2: Open-collector GND (programable) • Salida 3: Relé (programable) • Detector de masas metálicas: Incorporado • Acoplamiento rápido: Final de carrera apertura/cierre • Conector Minidec: Para Decoder y RP Requisitos de instalación • Desconectar alimentación antes de cualquier intervención • Interruptor magnetotérmico diferencial con umbral adecuado • Separación de cables de alimentación y de mando • Uso de vainas separadas o cable blindado • Comprobación semestral del funcionamiento • No modificar componentes del sistema de automatismo Contenido del paquete • 1 x Tablilla para barreras FAAC 620/640 • 1 x Manual de instrucciones • 1 x Guía rápida de programación Dimensiones • Formato: Placa electrónica estándar • Montaje: En bastidor de barrera • Conexión: Bornes de tornillo y conectores rápidos Notas importantes • No instalar en ambientes explosivos • No utilizar componentes no originales FAAC • No permitir intervención de personal no calificado • Mantener embalaje lejos de niños • No modificar configuraciones no previstas en el manual • Verificar funcionamiento de dispositivos de seguridad periódicamente Advertencias para el instalador • Antes de cualquier intervención, desconectar la alimentación eléctrica • Colocar interruptor magnetotérmico diferencial con umbral adecuado • Conectar a tierra las partes metálicas del cierre • Verificar el estado de los dispositivos de seguridad • Proporcionar información sobre funcionamiento manual en caso de emergencia • Entregar al usuario el manual de advertencias Aplicaciones típicas • Control de acceso vehicular • Sistemas de seguridad perimetral • Automatización de barreras en estacionamientos • Control de paso en instalaciones industriales • Gestión de tráfico en zonas controladas Contenido técnico adicional • Detector de masas metálicas incorporado • Pantalla de señalización y programación • Diodos de control del estado de las entradas • Selector de frecuencias LOOP 1 y LOOP 2 • Transformador de aislamiento TF1 • Fusibles de protección F1 y F2 • Pulsadores de programación 'F', '+' y '-' Referencias normativas • EN 12453: Seguridad de los automatismos para puertas peatonales y de garaje • EN 12445: Dispositivos de protección para automatismos • EN 12604: Seguridad de máquinas - Equipos eléctricos • EN 12605: Seguridad de máquinas - Requisitos generales Notas de mantenimiento • Verificar semestralmente el funcionamiento del equipo • Comprobar eficiencia de dispositivos de seguridad • Revisar conexiones eléctricas periódicamente • Mantener limpio el equipo de polvo y humedad • Sustituir componentes solo con repuestos originales Garantía y soporte • 1 año de garantía contra defectos de fabricación • Asistencia técnica especializada FAAC • Soporte para configuraciones avanzadas • Disponibilidad de repuestos originales Componentes y conectores • Conector J4: Acoplamiento Minidec, Decoder, Receptor RP/RP2 • Salidas programables: 4 salidas en total • Detector de masas metálicas incorporado DL • Selector de frecuencias DS1 • Conector J8: Condensador de arranque motor Notas adicionales • Para cualquier intervención, seguir estrictamente las instrucciones del manual • No utilizar el producto en condiciones distintas a las especificadas • No permitir la presencia de personas cerca del equipo durante su funcionamiento • Mantener los mandos a distancia fuera del alcance de los niños • El usuario no debe intentar reparar o modificar el producto Especificaciones adicionales • Sistema de gestión multifunción • Tecnología BUS para integración de dispositivos • Pantalla de señalización y programación • Detector de masas metálicas incorporado • Selector de frecuencias para espiras magnéticas Conexión de dispositivos de seguridad • Conexión fotocélulas de RELÉ y dispositivos de seguridad con contacto 'N.C.' • Conexión fotocélulas BUS • Protección contra fallos de seguridad • Conexión de dispositivos de emergencia • Sistema de detección de obstáculos Configuraciones avanzadas • Programación de lógica de pre-ajuste • Configuración de parámetros de funcionamiento • Ajuste de tiempos de operación • Ajuste de sensibilidad de sensores • Configuración de modo Master-Slave Información de seguridad adicional • El automatismo dispone de dispositivo de seguridad antiaplastamiento • Los dispositivos de seguridad deben cumplir con la norma EN 12978 • Se recomienda instalar señalización luminosa (ej. FAACLIGHT) • El paso solo es permitido cuando el automatismo está parado • Los dispositivos de seguridad protegen áreas de peligro mecánico Información de garantía La garantía cubre defectos de fabricación por un periodo de 1 año desde la fecha de compra. No cubre daños por instalación incorrecta, uso indebido o componentes no originales FAAC. Contenido del embalaje • 1 x Tarjeta electrónica 624BLD • 1 x Manual de instalación y programación • 1 x Guía de programación rápida • 1 x Etiqueta identificadora de componentes Requisitos de instalación eléctrica • Interruptor omnipolar con apertura de contactos ≥ 3 mm • Interruptor magnetotérmico de 6 A con interrupción omnipolar • Interruptor diferencial con umbral de 0,03 A • Separación de circuitos de potencia y de mando • Conexión a tierra obligatoria Información de compatibilidad • Compatible con sistemas de automatización FAAC estándar • Integración con sensores y detectores FAAC • Soporta dispositivos de seguridad estándar del mercado • Adaptación a diferentes configuraciones de barrera • Compatibilidad con módulos de comunicación BUS Notas de programación • 3 niveles de programación disponibles • Modificación de pre-configuración de fábrica • Configuración de lógica de pre-ajuste • Ajuste de parámetros de detección de obstáculos • Programación de salidas multifunción Diagrama de conexiones Para diagramas detallados y esquemas de conexión, referirse al manual de instalación incluido en el paquete o disponible en la página web de FAAC. Notas de seguridad • No realizar modificaciones no autorizadas • No utilizar herramientas no adecuadas para la instalación • Verificar compatibilidad con otros componentes del sistema • No obstruir el acceso a los componentes electrónicos • No utilizar líquidos de limpieza abrasivos Notas de uso • El producto debe usarse exclusivamente para el propósito indicado en el manual • No utilizar el producto en ambientes con humedad excesiva • No instalar en zonas con riesgo de exposición a sustancias químicas agresivas • Mantener el equipo libre de polvo y suciedad • Verificar periódicamente el estado de los componentes mecánicos Información de almacenamiento • Almacenar en lugar seco y fresco • Proteger de la humedad y polvo • Evitar exposición prolongada a la luz solar • Mantener temperatura de almacenamiento entre -20°C y +55°C • Evitar ambientes con condensación Información adicional Para información técnica detallada, esquemas eléctricos y configuraciones avanzadas, se recomienda consultar el manual completo de la tarjeta 624BLD proporcionado por FAAC. Códigos de producto relacionados • Código del producto: 2022715 • Referencia FAAC: 662244 BBLLDD Declaración CE de conformidad FAAC S.p.A., con domicilio en Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALIA, declara que el equipo electrónico 624BLD cumple con los requisitos esenciales de seguridad de las directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética). El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC S.p.A. Imagen del producto
