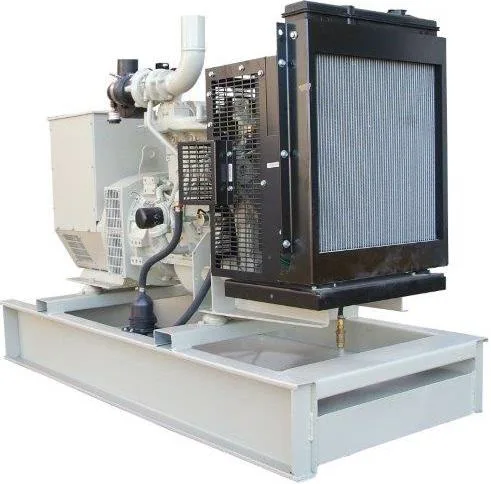

Planta de Emergencia Diesel/ 63 kW (79 kVA) Emergencia / 57 kW (71 kVA) Continuo / 220/127V / Trifásico 4 Hilos / 1800 RPM / Motor Cummins 4BTAA3.3G12 / Generador Stamford S1L2Y1 / Control PEM-CAP / Transferencia Automática/ Tanque 125 L PLANELEC 033G12D0063B0225

N° de parte: 033G12D0063B0225

SKU: 256170

Garantía: 1 años

Descripción del fabricante: PLANELEC modelo: 033G12D0063B0225 Planta de emergencia diesel trifásica diseñada para aplicaciones de respaldo de energía en instalaciones comerciales e industriales. Integra un motor Cummins 4BTAA3.3G12 de 4 cilindros en línea con inyección directa y enfriamiento por agua, acoplado directamente a un generador Stamford S1L2Y1 con aislamiento clase H para ambientes húmedos y corrosivos. Especificaciones Generales • Marca: PLANELEC • Modelo: 033G12D0063B0225 • Potencia servicio emergencia: 63 KW / 79 KVA • Potencia servicio continuo: 57 KW / 71KVA • Voltaje nominal de generación: 220/127 V • Frecuencia: 60 Hz • Factor de potencia: 0.80 • Número de fases: 3 • Número de hilos: 4 • Regulación de voltaje: ±1.5% • Regulación de frecuencia: ±4% • Capacidad emergencia hasta: 1463 MSNM • Capacidad continua hasta: 2316 MSNM • Temperatura de operación: 50°C • Tiempo para proporcionar plena carga (automáticas): 5 a 8 segundos • Dimensiones (L x A x H aprox.): 200 x 95 x 123 cm (70.9 x 43.7 x 43.7 in) • Peso aproximado: 1014 Kg Motor Cummins 4BTAA3.3G12 • Tipo: Diesel de 4 tiempos, simple efecto, combustión interna. • Norma: ISO-3046. • Inyección: Directa. • Enfriamiento: Por agua. • Lubricación: A presión. • Número de cilindros: 4. • Diámetro del embolo: 95 mm. • Carrera del embolo: 115 mm. • Capacidad embolar: 3.3 litros. • Velocidad del embolo: 6.9 m/segundo. • Velocidad angular: 1800 RPM. • Potencia máxima efectiva a 1800 RPM: 74KW (99 HP). • Potencia continua efectiva a 1800 RPM: 67 KW (90HP). • Relación de compresión: 17.3:1. • Presión media efectiva a plena carga: 1511 kPa. • Consumo de combustible a plena carga: 20 L/h. • Tipo de aspiración: Turboalimentada/postenfriada. • Succión de bomba de combustible: 1.5 m. • Capacidad del carter: 9 Lt. • Capacidad del radiador: 13 Lt. • Factor de temperatura: 4% x 10°C. • Factor de ajuste por altitud: 0.56% x 100 M. Generador Stamford S1L2Y1 • Marca: STAMFORD • Tipo: S1L2Y1 • Potencia servicio emergencia: 66 KW / 82.5 KVA • Potencia servicio continuo:64 KW / 80 KVA • Voltaje nominal entre fases (ajuste ±10%): 220/127 V. • Eficiencia: .9020 • Factor de potencia: 0.8 • Frecuencia: 60 Hz • Velocidad angular: 1800 RPM • Auto excitado: Sí • Autorregulado: Sí • Regulación de voltaje (vacío a plena carga): ±1.5% • Equilibrio de fases con carga equilibrada: 1% • Modulación uniforme de voltaje máxima: -1/2 de 1% • Capacidad de sobrecarga para arranque de motores: 200% / kVA • Aislamiento: Clase H. • Normas: NEMA, EGSA • Rodamientos: Lubricantes con reserva de grasa, curva B-10 para 5 años continuos. • Ventilador: Integrado de alta eficiencia • Factor de influencia telefónica (TIF): 50% máximo • Excitatriz: Corriente alterna trifásica de alta eficiencia con rectificadores de silicio • Regulador de voltaje: Automático de estado sólido tipo SCR, respuesta 20 ms, protección por baja frecuencia, ajuste de estabilidad, reóstato de ajuste fino. Transferencia Automático. • Marca: PLANELEC. • Fases: 3. • Frecuencia: 60 HZ • Unidad de transferencia: A base de contactores. • Enclavamiento eléctrico: Para la protección del mecanismo de contactores. • Dispositivo de tiempo ajustable: Retardar el paro del motor de combustión interna y permitir su enfriamiento durante un tiempo previamente ajustado de 120 seg. después de haberse restablecido el suministro normal de energía eléctrica. • Botón de prueba: Para operar el equipo completo, aunque exista energía del suministro normal. Silenciador Donaldson M085409 • Modelo: M085409 • Lámina tapas: Calibre 16 resistente en tapas que ayudar a alargar la vida. • Tapa soporte interno: Adicional • Diseño: Flujo libre para menor contrapresión • Configuración: En L para facilitar instalación • Geometría: Reduce ruido sin materiales contaminantes • Pintura: Para altas temperatura especial para motores fuera de carretera • Contrapresión máxima libre: 1" Hg para tubería de escape • Entrada: 3" • Salida: 3" Control y Transferencia Automática PEM-CAP • Controlador: PEM-CAP, microprocesador con pantalla LCD de alta definición • Funciones principales: Arranque, paro, funcionamiento, protección de unidad y monitoreo de estado • Transferencia automática: Entre red normal y generador • Contador de horas: Información precisa para monitoreo y mantenimiento • Protección IP: IP65 (con junta opcional) • Detección: 3 fases del generador, 3 fases de normal • Monitoreo de carga: kW, kVA, kVAr, F.P. • Protección: Sobrecarga del generador, • Entradas: 3 analógicas/digitales configurables, 4 digitales configurables • Medición velocidad: Generador o conexión CAN • Alarmas mantenimiento: 3 alarmas por mantenimiento del motor • Protección velocidad: Del motor • Contador horas: Del motor • Precalentamiento: Del motor • Programador: Ejercitador • Control velocidad: De ralent&í en arranque y paro del motor • Monitoreo: Voltaje de la batería • Arranque: Con bajo voltaje de batería, arranque remoto configurable • Acciones por falla: Alarma, desconexión eléctrica o paro • Indicador: Alarma en pantalla • Registro: 50 eventos. Accesorios Incluidos • Base de acero estructural para motor, generador y tanque diario • Almohadillas modulares "M" que eliminan necesidad de anclaje • Instructivos de operación, mantenimiento e instalación • Catálogos de partes • Diagramas eléctricos • Plano de colocación y distribución de equipo Notas Importantes y Advertencias GARANTIAS: • En motor: 1 año. • En piezas eléctricas: 3 meses. • En dado caso se requieran realizar una extensión de garantía, lo debemos pactar con la empresa de PLANELEC. • Antes de cualquier compra e instalación del equipo leer el documento de restricciones. ADVERTENCIA (DE INSTALACIÓN Y SELECCIÓN): El equipo debe ser arrancado por la marca. Si el generador opera por encima de la altitud indicada en la ficha técnica, su potencia disponible será menor a la nominal.
