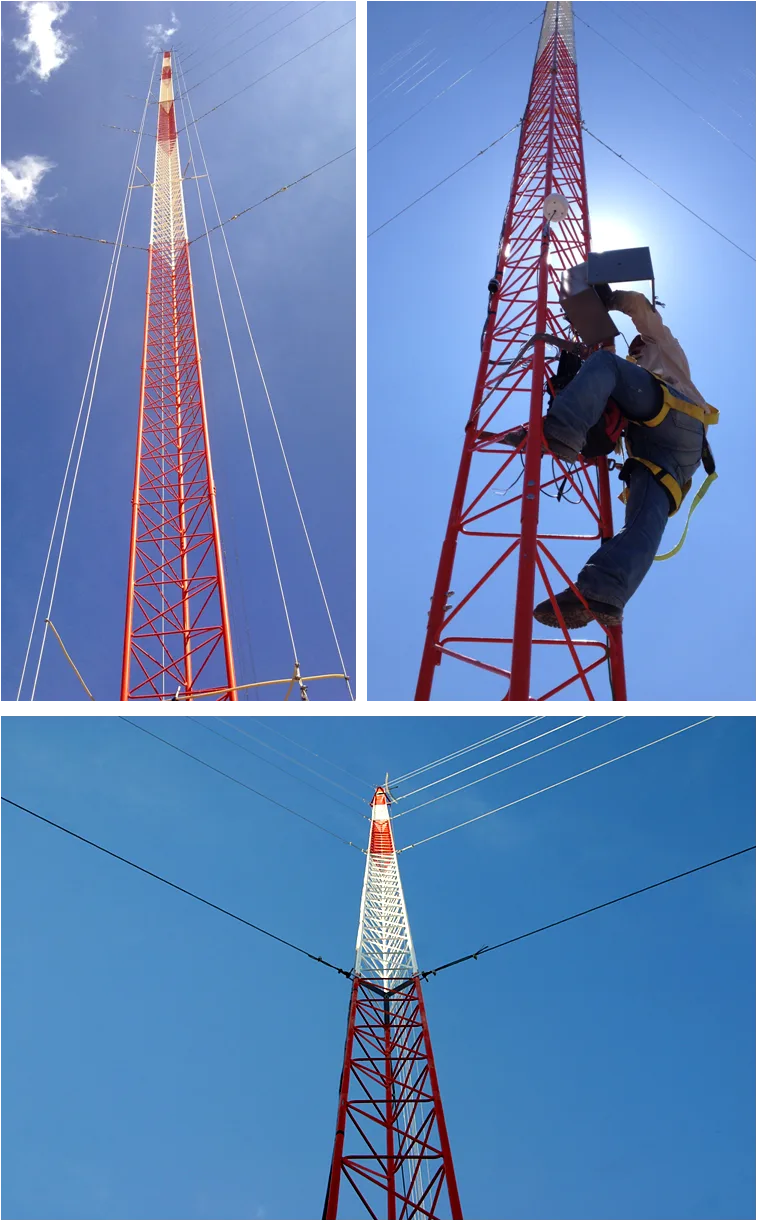

Kit de Torre Arriostrada de Piso de 21 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida). TOWERS KTZ-35G-021

N° de parte: KTZ35G021

SKU: 75855

Garantía: 3 años

Descripción del fabricante: Características Destacadas: • Producto elaborado Bajo Normativa ISO 9001:2015. • Gran Elevación / Bajo costo. • 100% Inspección de Ensamble Tramo - Tramo. • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008 . • Ideal para zonas costeras de alta humedad o áreas industriales. Características Físicas: • Carga Axial Máxima: 350 Kg. • Altura: 21 metros (7 tramos). • Resistencia al viento: 200 km /hr. • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008). • Aplicación: Intemperie (Zonas Húmedas). Incluye los siguientes componentes: Componentes del Kit • Cantidad: 7 - STZ35G - Tramo de torre de 35 cm de ancho de cara. • Cantidad: 1 - SCZ35PG - Copete de torre de 35 cm con opresor para pararrayo. • Cantidad: 1 - SBZ35G - Base para torre de 35 cm. • Cantidad: 1 - SAB45G - Ancla para base 35/45 de torre. • Cantidad: 3 - SJB35G - Brida de sujeción de Retenida. • Cantidad: 3 - SAZ45G - Ancla de piso para Retenida. • Cantidad: 18 - CUELLO-14-HDG - Cuello para cable de retenida • Cantidad: 54 - NUDO-316-FJG - Abrazadera tipo perro de 3/16'. No incluye cable de retenida. Se recomiendan 215 metros de retenida de 3/16' ( SRET-474-CAM o SRET-316-DA ) o diámetros superiores. No incluye Tensores . Se recomiendan 9 tensores de 5/8' x 9'. ( TEN5/8X9OGJ o TEN5/8X9OQJ ). • El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.** Accesorios complementarios (No incluidos) : Sistema de Señalización/Iluminación (No incluido) : Componentes de Señalización • Cantidad: 2 - EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810. • Cantidad: 2 - HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE • La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco. Sistema de línea de vida (No incluido) : Componentes de Línea de Vida • Cantidad: 1 - SHE-LV - Par de herrajes de sujeción • Cantidad: 1 - S-GULV - Guía para línea • Cantidad: 24 - SRET-338CAM - Cable de 3/8' • Cantidad: 6 - NUDO-38FJG - Nudo forjado 3/8' • Cantidad: 2 - CUELLO-38-HDG - Cuello 3/8' • Cantidad: 1 - TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador. • Cantidad: 1 - SYS-USA7B - (Opcional) Arnés de Suspención. • La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura. Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido) : Componentes de Tierra Física • Cantidad: 1 - TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm • Cantidad: 1 - S610 - Registro plástico. • Cantidad: 3 - TGCR11 - Conector de Ojo • Cantidad: 2 - TGAB18 - Conector para Varilla • Cantidad: 1 - TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) • Se recomienda el uso de cable de cobre forrado cal. 4 AWG ( SLY-287-GRN ) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG ( SLY-291-GRN ). Sistema de Pararrayos Básico Recomendado para Torre (No incluido) : Componentes de Pararrayos • Cantidad: 1 - TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) • Cantidad: 1 - TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel. • Cantidad: 1 - S610 - Registro plástico chico. • Cantidad: 1 - ANTIOX - Aerosol para protección de terminales. • Cantidad: 3 - TGCR11 - Conector de Ojo. • Cantidad: 2 - TGAB18 - Conector para Varilla. • Cantidad: 14 - TGAC114 - Aislador para torre. • La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos. • Se recomienda cable de cobre calibre 2/0 para realizar la integración ( SLY-346-BLK ). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros. DIAGRAMA de conexión de Tierra Física + Pararrayo Recomendaciones: • Asegúrese de que la instalación sea realizada por un profesional capacitado. • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería. • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes. • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales. • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo. Diagrama Representativo: Instalación de Retenida Versión 2.0 Imágenes de Instalación
