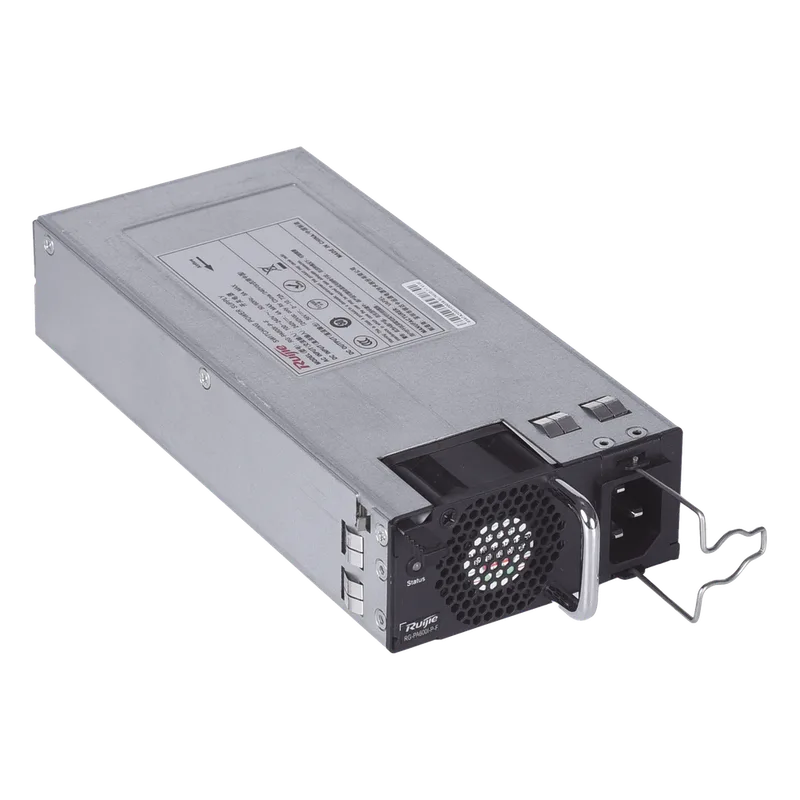

Fuente de Energía Modular, Proporciona hasta 1600 Watts para Switch Empresarial RG-CS88 Series Ruijie Networks RG-PA1600I-F

N° de parte: RGPA1600IF

SKU: 220614

Garantía: 3 años

Descripción del fabricante: Fuente de Poder Ruijie modelo: RG-PA1600I-F La RG-PA1600I-F es la fuente modular de 1600 W para el chasis core Ruijie RG-CS88-08: entrega 12 V DC con hasta 133.4 A a 176-290 V y acepta entrada AC de 100-240 V o 240 V HVDC. Se instala en cualquiera de las 4 ranuras de fuente, con redundancia y cambio en caliente. Resumen Técnico Características Generales • Tipo: Fuente de poder modular AC/HVDC (salida 12 V DC y 5 V standby) • Potencia máxima: 1200 W (90-176 V AC) / 1600 W (176-290 V AC) • Redundancia: Con dos o más fuentes en paralelo, reparto de corriente • Compatible con: Chasis Ruijie RG-CS88-08 (también RG-S7808C según la ficha) • Garantía: 3 años Especificaciones Eléctricas • Entrada AC: 100-240 V AC, 50-60 Hz (rango máx. 90-290 V, 47-63 Hz); máx. 16 A • Entrada HVDC: 240 V DC (rango 192-288 V DC) • Salida: 12 V DC y 5 V standby (2 A); 12 V: 100 A (90-176 V AC) / 133.4 A (176-290 V AC) • Potencia máxima: 1200 W (90-176 V AC) / 1600 W (176-290 V AC) • Corriente de fuga: 3.5 mA • Protecciones: Bajo voltaje de entrada; sobrecorriente, sobrevoltaje y cortocircuito en la salida • Redundancia: Fuentes en paralelo con reparto de corriente; el chasis admite redundancia N+N • Hot-swap: Sí; se pueden conectar y desconectar fuentes con el equipo encendido • Gestión: Comunicación I2C con el host; alarma por LED (la salida se apaga ante falla) • Conector: Entrada de 3 pines para cable de 16 A, con retenedor de cable Físicas y Eléctricas • Consumo Máx: Corriente de entrada máx. 16 A • Dimensiones: 327.5 x 101.5 x 40.7 mm • Peso: 2.04 kg • Temperatura: -10 °C a 55 °C (operación); -40 °C a 70 °C (almacenamiento) • Humedad: 10% a 95% sin condensación (operación); 5% a 95% (almacenamiento) • Protección: Recubrimiento conformal contra humedad, niebla salina y moho • Flujo de aire: Frontal a trasero (entrada por el panel frontal, salida por el conector) • Altitud: -500 m a 5,000 m Contenido del Paquete • 1 módulo de fuente RG-PA1600I-F Documentación Hoja de Especificaciones Guía de Instalación de Hardware (V1.8, inglés) Accesorios Recomendados Chasis core L3 de 6 ranuras: RG-CS88-08 Tarjeta supervisora: CM88-CM Tarjeta de línea 48 puertos SFP+: CM88-48XS-H Enlaces Útiles Plataforma Ruijie Cloud APP: Android / iOS Buscador de guías y artículos Compatibilidad Chasis Ruijie que usan la RG-PA1600I-F según la ficha técnica y la guía de hardware. RG-CS88-08 • Ranuras de fuente: 4 • Fuentes admitidas: RG-PA1600I-F y RG-PA600I-F • Observaciones: Admite redundancia N+N; si usa más de una fuente deben ser del mismo modelo. Las tarjetas CM88 del RG-CS88-08 se alimentan de estas fuentes. IMPORTANTE: sume el consumo de los módulos del chasis (M08-FAN 88 W, CM88-CM 50 W, CM88-48GT-H 75 W, CM88-48SFP-H 95 W, CM88-48XS-H 160 W, CM88-8CQ-H 130 W). Con cambio en caliente espere más de 30 segundos entre una operación y la siguiente y baje el retenedor sobre el cable al conectarlo. Guía de Selección de Fuentes para Chasis Modulares RG-CS88-08 • Fuente: RG-PA1600I-F (esta) • Potencia máxima: 1200 W (90-176 V) / 1600 W (176-290 V) • Entrada: AC 100-240 V; HVDC 240 V RG-NBS7006 • Fuente: RG-PA600I-FS • Potencia máxima: 600 W • Entrada: AC 100-240 V RG-NBS7003 • Fuente: RG-PA460I-FS • Potencia máxima: 460 W • Entrada: AC 100-240 V RG-NBS7003 • Fuente: RG-PA300I-FS • Potencia máxima: 300 W • Entrada: AC 100-240 V RG-NBS6002 • Fuente: RG-PA150I-FS • Potencia máxima: 150 W • Entrada: AC 100-240 V Preguntas Frecuentes ¿Qué chasis usa la RG-PA1600I-F? El Ruijie RG-CS88-08 (4 ranuras de fuente). La ficha técnica oficial también la lista para el chasis RG-S7808C. ¿Cuánta potencia entrega a 127 V y a 220 V? Hasta 1200 W con entrada de 90-176 V AC y hasta 1600 W con 176-290 V AC (salida de 12 V DC: 100 A y 133.4 A respectivamente). ¿Puedo mezclar la RG-PA1600I-F con la RG-PA600I-F? No. La guía del RG-CS88-08 indica que, si el chasis se alimenta con más de una fuente, todas deben ser del mismo modelo. ¿Cuántas fuentes necesito? Sume el consumo máx. de los módulos del chasis (M08-FAN 88 W, CM88-CM 50 W, CM88-48GT-H 75 W, CM88-48SFP-H 95 W, CM88-48XS-H 160 W y CM88-8CQ-H 130 W) y agregue fuentes para redundancia N+N. ¿Se puede cambiar con el equipo encendido? Sí, admite cambio en caliente. Espere más de 30 segundos entre una operación y la siguiente y no toque los contactos de una fuente recién retirada. ¿Qué cable necesita? Un cable de alimentación estándar de 16 A en la entrada de 3 pines; baje el retenedor sobre el enchufe para que no se afloje.
