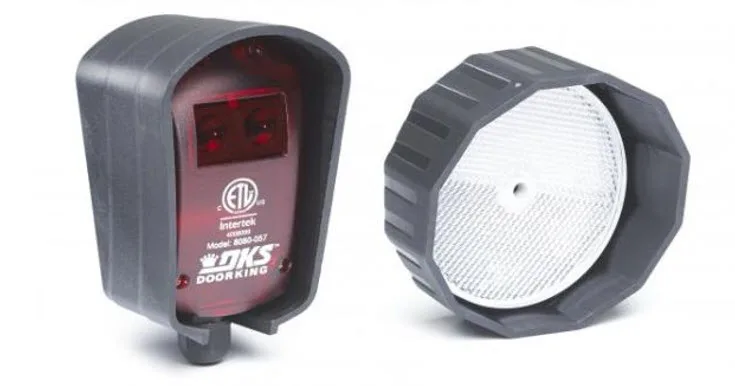

Fotocelda Reflectiva Para Motores y Barreras Doorking / Alcance de Hasta 10 Metros DKS DOORKING 8080-057

Características Principales • Alcance reflectivo efectivo hasta 10 metros • Voltaje de operación entre 12 y 30 VDC • Compatibilidad con motores abatibles y corredizos • Contactos disponibles en NC y NO • Instalación sencilla en dispositivos DoorKing Especificaciones Técnicas • Alimentación: 12-30 VDC ó 10-25 VAC • Contactos: NC y NO (1A @ 24 VDC y 1A @ 120 VAC) • Rango de detección: Hasta 35 ft (10.7 metros) • Instalación: Montaje vertical obligatorio • Indicador LED: Verde para alineación correcta Compatibilidad • UL 325 Type B-1 • Funciona con TODOS los operadores de puerta DoorKing • Requiere conexión al terminal de tipo B1 o B2 del operador • Protección contra entrapamiento obligatoria Instrucciones de Instalación • Montar verticalmente (no horizontal) para protección contra clima • Posicionar el reflector directamente frente a la fotocelda • Ajustar alineación con los 3 tornillos de ajuste • Altura máxima de instalación: 27.5' (70 cm) sobre el suelo • No montar en gabinetes de operador por vibraciones Requisitos de Alimentación • Puede alimentarse desde el operador de puerta • Opción de fuente de poder externa UL listada • NO conectar a toma controlada por interruptor • Conexión a tierra/común requerida • Contactos marcados con alimentación aplicada Aplicaciones • Protección contra entrapamiento para sistemas SLIDE • Protección contra obstrucciones para sistemas SWING • Requiere 2 dispositivos externos para SLIDE (uno por dirección) • Requiere dispositivos en cada área de entrapamiento para SWING • Altura típica de instalación: 21' (53 cm) sobre el suelo
