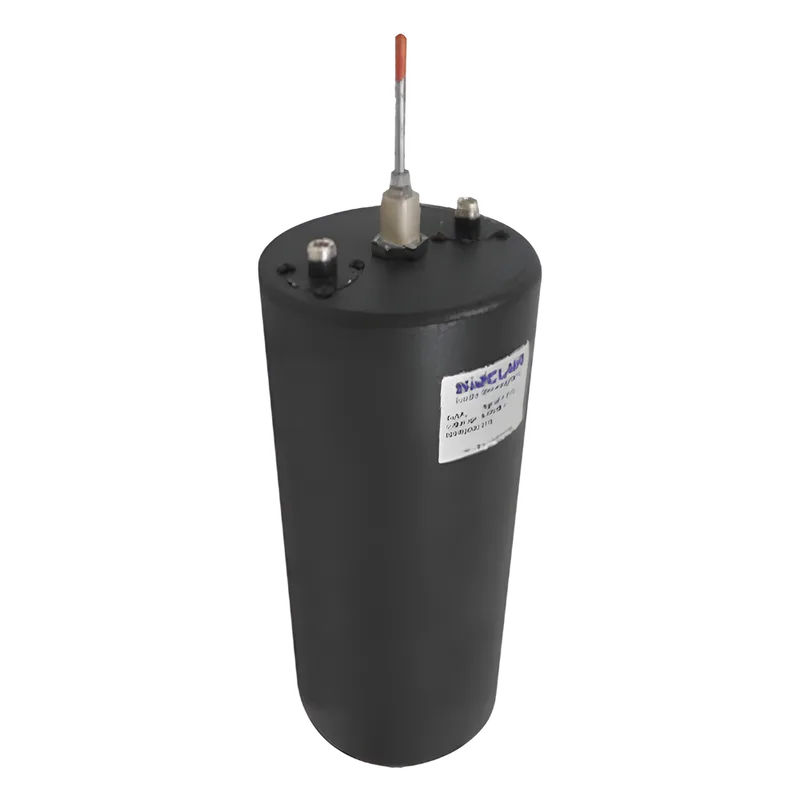

Filtro Cavidad Pasa Banda de Banda Aérea, 118-137 MHz, Negra, Reducida en Tamaño; 45.8 x 17.8 cm, 150 Watt, N Hembras. SINCLAIR FP20107-1-E

Características Principales • Filtro pasa banda de 1/4 de onda de alta calidad • Diseñado para reducir interferencias, intermodulación y desensibilización • Elimina la radiación de espurias • Conductores internos de cobre/bronce con baño de plata para mayor durabilidad • Diseñado para aplicaciones en áreas con alta interferencia • Diseño compensado para mínima deriva de frecuencia • Construcción robusta con cilindro de aluminio Aplicaciones • Protección de receptores contra sobrecarga de transmisores co-localizados • Supresión de generación de IM (intermodulación) en transmisores • Reducción de ruido de banda lateral de transmisores en frecuencias de receptores co-localizados • Generalmente 'Protección de uno contra muchos' Especificaciones Eléctricas • Rango de Frecuencia: 118-137 MHz • Impedancia: 50 Ω • Potencia Máxima: 120 W • Pérdida por Inserción (min): 0.5 dB • Pérdida por Inserción (máx. Tx a Ant): 3 dB • Conectores: N Hembra (entrada y salida) Especificaciones Mecánicas • Dimensiones (Altura x Diámetro): 438 x 178 mm • Peso: 3.63 kg • Acabado: Negro • Dimensiones de Envío: 457 x 229 mm • Peso de Envío: 4.54 kg Especificaciones Ambientales • Rango de Temperatura: 0 °C a +60 °C Construcción • Cilindro de aluminio con conductor coaxial de bronce y cobre • Baño de plata y recubrimiento de cromato para limitar la corrosión • Diseño compacto de tamaño reducido (7' de cavidad) Notas de Aplicación • El ajuste de pérdida por inserción puede realizarse en fábrica o campo • La atenuación (selectividad) puede incrementarse aumentando la pérdida por inserción • Diseñado para tolerancias extremadamente ajustadas para garantizar rendimiento sobre variaciones de temperatura
