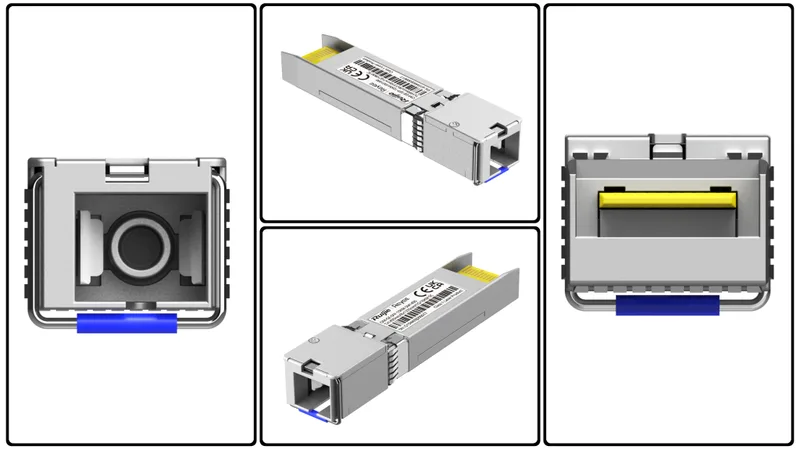

e-Lighten Transceptor PON SC/UPC 1GB Monomodo hasta 10 Km RUIJIE OM-GE-SFP-10KM-SM1490

N° de parte: OMGESFP10KMSM1490

SKU: 223870

Garantía: 5 años

Descripción del fabricante: Transceptor PON e-Lighten Reyee modelo: OM-GE-SFP-10KM-SM1490 El OM-GE-SFP-10KM-SM1490 es el transceptor óptico e-Lighten de Reyee para los puertos PON del OLT: transmite a 1490 nm y recibe a 1310 nm por una sola fibra monomodo hasta 10 km hacia el splitter óptico. Es el módulo que activa los puertos PON de los switches core RG-NBF5200M y RG-NBF6002M, que no lo incluyen. Resumen Técnico Características Generales • Tipo: Transceptor óptico PON SFP e-Lighten (lado OLT) • Velocidad: 1.25 Gbps (Tx y Rx) • Fibra y distancia: Monomodo (SMF), una sola fibra, hasta 10 km • Compatible con: OLT Reyee e-Lighten RG-NBF5200M y RG-NBF6002M • Conector: SC/UPC • Garantía: 5 años Especificaciones Ópticas • Factor de forma: SFP • Velocidad: 1.25 Gbps (Tx y Rx) • Longitud de onda TX: 1480 nm a 1500 nm (1490 nm), láser DFB continuo • Longitud de onda RX: 1290 nm a 1330 nm (1310 nm), receptor APD-TIA en ráfaga • Tipo de fibra: Monomodo (SMF), una sola fibra • Distancia máxima: 10 km • Conector: SC/UPC • Potencia TX (promedio): 3 dBm a 7 dBm • Sensibilidad RX: -32 dBm; sobrecarga -12 dBm • DDM / DOM: Sí Físicas y Eléctricas • Consumo Máx: 1.5 W • Alimentación: 3.14 V a 3.46 V (3.3 V) • Peso: 35 g • Temperatura: 0 °C a 70 °C (operación); -40 °C a 85 °C (almacenamiento) • Humedad: 5% a 85% (operación) Contenido del Paquete • 1 transceptor óptico OM-GE-SFP-10KM-SM1490 Documentación Guía de Instalación de Hardware (V1.1, inglés) Accesorios Recomendados Splitter óptico pasivo 2x16 SC/UPC: RG-SPL2016-SC Splitter óptico pasivo 2x32 SC/UPC: RG-SPL2032-SC ONU / switch de acceso PoE+ e-Lighten, 8 puertos: RG-NBF2100S-8GT1SC-P Enlaces Útiles Plataforma Ruijie Cloud APP: Android / iOS Buscador de guías y artículos Compatibilidad OLT Reyee e-Lighten que listan el OM-GE-SFP-10KM-SM1490 en su guía de instalación oficial. RG-NBF5200M-8FS16GT4XS • Función: OLT / switch core e-Lighten • Puertos PON: 8 puertos PON (SFP/PON 1G) • Observaciones: Guía de instalación V1.3 (tabla de transceptores PON). RG-NBF6002M • Función: OLT modular e-Lighten • Puertos PON: Con tarjeta MF6000M-16FS8GT2XS: 16 PON por tarjeta • Observaciones: Guía de instalación V1.3 (tabla 6-8). Cada puerto PON del OLT requiere un transceptor e-Lighten con conector SC/UPC; conéctelo con fibra monomodo a un splitter óptico (RG-SPL2016-SC o RG-SPL2032-SC) y de ahí a las ONU (switches de acceso o AP e-Lighten). IMPORTANTE: es un módulo para el lado OLT (core) y no sirve en las ONU. Con cable monomodo corto, agregue un atenuador óptico o un splitter para no dañar el receptor. Retire la fibra antes de extraer el módulo y coloque los tapones contra polvo. Componentes de la Solución e-Lighten Qué se necesita para armar un enlace PON Reyee e-Lighten. OM-GE-SFP-10KM-SM1490 (este) • Función: Transceptor PON del OLT • Conector: SC/UPC • Distancia: Hasta 10 km RG-SPL2016-SC • Función: Splitter óptico pasivo 2 entradas x 16 salidas • Conector: SC/UPC • Distancia: Pasivo RG-SPL2032-SC • Función: Splitter óptico pasivo 2 entradas x 32 salidas • Conector: SC/UPC • Distancia: Pasivo RG-NBF2100S-8GT1SC-P • Función: ONU / switch de acceso PoE+ (1 puerto PON) • Conector: SC/UPC • Distancia: Hasta 10 km Preguntas Frecuentes ¿Con qué equipos funciona? Con los OLT Reyee e-Lighten RG-NBF5200M-8FS16GT4XS y RG-NBF6002M (con la tarjeta MF6000M-16FS8GT2XS), que lo listan en su guía de instalación (vea la tabla de compatibilidad). ¿Los OLT incluyen el transceptor? No. Cada puerto PON requiere su propio transceptor e-Lighten con conector SC/UPC; el OLT no los incluye. ¿Qué fibra y conector necesito? Fibra monomodo con conectores SC/UPC. Es un enlace de una sola fibra (TX 1490 nm, RX 1310 nm) de hasta 10 km hacia el splitter. ¿Se puede usar en una ONU o en un switch normal? No. Es el módulo del lado OLT (core); las ONU e-Lighten ya traen su puerto PON integrado. ¿Puedo monitorear la potencia óptica? Sí. Las tablas de transceptores de las guías del OLT indican DDM = Sí para este módulo. ¿Hay una versión de 2.5G?
