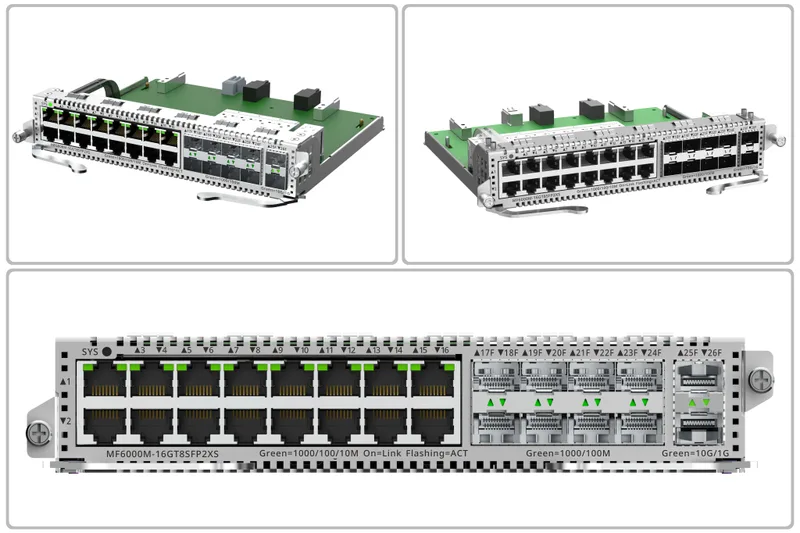

e-Lighten Tarjeta Modular para OLT modelo RG-NBF6002M, 16 puertos Ethernet de 1G, 8 puertos SFP de 1G y 2 puertos SFP+ de 10G RUIJIE MF6000M-16GT8SFP2XS

N° de parte: MF6000M16GT8SFP2XS

SKU: 232772

Garantía: 5 años

Descripción del fabricante: Tarjeta de Línea Reyee modelo: MF6000M-16GT8SFP2XS La MF6000M-16GT8SFP2XS es la tarjeta de línea Ethernet mixta del OLT/switch core e-Lighten RG-NBF6002M de Reyee: 16 puertos RJ45 Gigabit, 8 puertos SFP de 1G y 2 puertos SFP+ de 10G. Combina cobre y fibra Ethernet en una ranura, sin puertos PON. Resumen Técnico Características Generales • Tipo: Tarjeta de línea (módulo de servicio) para chasis RG-NBF6002M • Puertos: 16 x RJ45 10/100/1000BASE-T + 8 x SFP 1G + 2 x SFP+ 10G (26 en total) • Compatible con: OLT / switch core e-Lighten RG-NBF6002M (2 ranuras de tarjeta) • Instalación: Sin intercambio en caliente: apagar el chasis • Garantía: 5 años Especificaciones del Módulo • Tipo de módulo: Tarjeta de línea del OLT / switch core e-Lighten RG-NBF6002M • Puertos de cobre: 16 x RJ45 10/100/1000BASE-T con autonegociación (cable CAT5e) • Puertos SFP (1G): 8 x SFP, conector LC (transceptores no incluidos) • Puertos SFP+ (10G): 2 x SFP+ de 10G, conector LC (transceptores no incluidos); son los puertos de enlace ascendente (uplink) • Total de puertos: 26 (16 cobre + 10 ópticos) • Velocidades: RJ45: 10/100/1000 Mbps; SFP/PON: 1 Gbps; SFP+: 10 Gbps • Transceptores compatibles: SFP 1G Ruijie (por ejemplo MINI-GBIC-SX-MM850 y MINI-GBIC-LX-SM1310; hasta 80 km con MINI-GBIC-ZX80-SM1550); SFP+ 10G Ruijie (XG-SFP-SR-MM850 hasta 300 m en OM3, XG-SFP-LR-SM1310 hasta 10 km) y cables ópticos activos XG-SFP-AOC; no admite cables de cobre • Ranura compatible: Cualquiera de las 2 ranuras de tarjeta del RG-NBF6002M; el chasis admite 1 o 2 tarjetas • Indicadores LED: 1 LED de estado de tarjeta, 16 LED Ethernet, 8 LED SFP y 2 LED SFP+ • Intercambio en caliente: No: apague el chasis antes de instalar o retirar la tarjeta Físicas y Eléctricas • Consumo Máx: 28.5 W por tarjeta • Dimensiones: 227 x 210 x 40.3 mm (ancho x fondo x alto) • Peso: 0.9 kg (sin empaque) • Temperatura: 0 °C a 50 °C (operación); -40 °C a 70 °C (almacenamiento) • Humedad: 10% a 90% RH (operación); 5% a 95% RH (almacenamiento); sin condensación • Protección contra descargas: Puertos de servicio: 6 kV en modo común; ESD: 8 kV en aire y 6 kV por contacto • Enfriamiento: Sin ventiladores propios; se enfría con el flujo de aire del chasis (entrada frontal y laterales, salida trasera) • Altitud: 0 m a 5,000 m • MTBF: 400,000 horas Contenido del Paquete • 1 tarjeta de línea MF6000M-16GT8SFP2XS • 1 manual de usuario Documentación Hoja de Especificaciones Guía de Instalación de Hardware (V1.3, inglés) Guía de Instalación de Hardware (V1.0, español) Accesorios Recomendados OLT / switch core e-Lighten de 2 ranuras: RG-NBF6002M Fuente de alimentación modular 150 W: RG-PA150I-FS Transceptor SFP 1G monomodo 10 km: MINI-GBIC-LX-SM1310 Transceptor SFP 1G multimodo: MINI-GBIC-SX-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310 Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Enlaces Útiles Plataforma Ruijie Cloud APP: Android / iOS Buscador de guías y artículos Compatibilidad OLT / switch core e-Lighten en el que se instala la MF6000M-16GT8SFP2XS según la guía de instalación oficial del RG-NBF6002M. RG-NBF6002M • Tipo: OLT / switch core capa 3 modular e-Lighten (Reyee) • Ranuras de tarjeta: 2 (cualquiera; 1 o 2 tarjetas) • Observaciones: Chasis, tarjetas y fuentes se compran por separado; fuente RG-PA150I-FS (1+1). RG-PA150I-FS • Tipo: Fuente de alimentación del chasis • Ranuras de tarjeta: 2 ranuras de fuente • Observaciones: Listada como módulo de alimentación del RG-NBF6002M en su guía de instalación. Tarjetas del RG-NBF6002M según la guía oficial: MF6000M-24GT2XS, MF6000M-16GT8SFP2XS y MF6000M-16FS8GT2XS (tarjeta PON). El chasis RG-NBS6002 usa otra familia de tarjetas: M6000. IMPORTANTE: la tarjeta no se cambia en caliente : apague el equipo antes de instalarla o retirarla, use la pulsera antiestática y deje la tapa en la ranura vacía para conservar el flujo de aire. Si la cambia de ranura o la reemplaza, la guía indica restablecer (reset) primero el equipo. Guía de Selección de Tarjetas Tarjetas de línea del OLT / switch core RG-NBF6002M: solo la MF6000M-16FS8GT2XS tiene puertos PON (máximo 2 tarjetas por chasis). MF6000M-24GT2XS • RJ45 Gigabit: 24 • SFP 1G: — • SFP/PON 1G: — • SFP+ 10G: 2 • Consumo máx.: 20.6 W MF6000M-16GT8SFP2XS (esta) • RJ45 Gigabit: 16 • SFP 1G: 8 • SFP/PON 1G: — • SFP+ 10G: 2 • Consumo máx.: 28.5 W MF6000M-16FS8GT2XS • RJ45 Gigabit: 8 • SFP 1G: — • SFP/PON 1G: 16 • SFP+ 10G: 2 • Consumo máx.: 36.42 W Preguntas Frecuentes ¿En qué equipo se instala la MF6000M-16GT8SFP2XS? En el OLT / switch core e-Lighten RG-NBF6002M, que tiene 2 ranuras de tarjeta: sirve cualquiera de las dos y puede combinarla con otra tarjeta de la familia MF6000M (MF6000M-24GT2XS, MF6000M-16FS8GT2XS). ¿Se puede instalar o retirar con el equipo encendido? No. Las tarjetas no admiten intercambio en caliente: apague el chasis, use pulsera antiestática y deje la tapa en la ranura que quede vacía. Si la cambia de ranura o la reemplaza, la guía indica restablecer (reset) primero el equipo. ¿Qué transceptores necesito? En los puertos SFP de 1G: módulos SFP Ruijie como MINI-GBIC-SX-MM850 (multimodo, hasta 550 m) o MINI-GBIC-LX-SM1310 (monomodo, 10 km). En los puertos SFP+ de 10G: XG-SFP-SR-MM850 (300 m en OM3) o XG-SFP-LR-SM1310 (10 km), o cables ópticos activos XG-SFP-AOC. Los transceptores no vienen incluidos y no se admiten cables de cobre. ¿Cuánto consume la MF6000M-16GT8SFP2XS? Hasta 28.5 W por tarjeta (28.42 W en la guía V1.3; < 28.5 W en la guía en español V1.0). El chasis RG-NBF6002M indica un consumo máximo de 126 W con una o dos fuentes RG-PA150I-FS de 150 W (redundancia 1+1). ¿Entrega PoE para cámaras o APs? Las especificaciones oficiales de la tarjeta no incluyen PoE. Para alimentar cámaras o puntos de acceso use un switch PoE o inyectores PoE en el acceso. ¿Qué diferencia hay entre las tarjetas MF6000M? Cambia la mezcla de puertos: MF6000M-24GT2XS: 24 x RJ45 10/100/1000BASE-T + 2 x SFP+ 10G; MF6000M-16GT8SFP2XS: 16 x RJ45 10/100/1000BASE-T + 8 x SFP 1G + 2 x SFP+ 10G; MF6000M-16FS8GT2XS: 8 x RJ45 10/100/1000BASE-T + 16 x SFP/PON 1G + 2 x SFP+ 10G. Vea la Guía de Selección.
