e-Lighten ONU / Switch PoE+ Hibrido, Capa 2 con un Puerto PON 1G SC/UPC y 16 Puertos Ethernet PoE+ 1G hasta 240 Watts y 100 Clientes RUIJIE RG-NBF2100S-16GT1SC-P

N° de parte: RGNBF2100S16GT1SCP

SKU: 232760

Garantía: 3 años

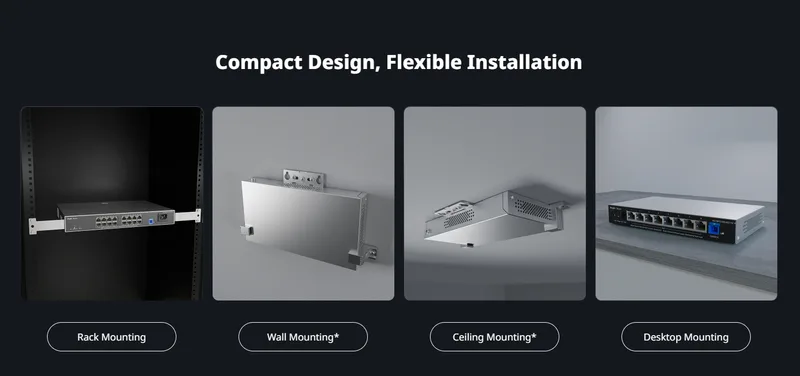

Descripción del fabricante: Switch ONU Reyee modelo: RG-NBF2100S-16GT1SC-P El RG-NBF2100S-16GT1SC-P es un switch ONU Capa 2 con 16 puertos Gigabit PoE+ (240 W) y un puerto PON SC/UPC de 1G para conectarse por fibra a un OLT e-Lighten. Pensado para alimentar cámaras IP, access points y teléfonos en hoteles, escuelas, oficinas y desarrollos con muchos puntos de red, se monta en rack de 19 pulgadas o en escritorio y se administra desde Ruijie Cloud o la App Reyee. Resumen Técnico Características Generales • Tipo: Switch ONU e-Lighten Capa 2 PoE+ administrable desde la nube • Puertos: 16 RJ45 10/100/1000 Mbps (todos con PoE+) y 1 puerto óptico SC/UPC Gigabit PON (enlace ascendente) • PoE: IEEE 802.3af/at, 30 W por puerto y 240 W en total • Clientes recomendados: 100 • Configuración: eWeb (red local), App Ruijie Reyee y Ruijie Cloud • Montaje: Rack de 19 pulgadas (soportes incluidos) o escritorio • Garantía: 3 años Desempeño • Capacidad de switching: 34 Gbps • Tasa de reenvío: 25.296 Mpps • VLANs: 16 • Clientes recomendados: 100 • Cámaras recomendadas: 50 de 2 MP o 25 de 4 MP en H.265 • Memoria flash: 8 MB PoE • Estándares: IEEE 802.3af (PoE) / 802.3at (PoE+) • Puertos PoE: 16 de 16 • Potencia por puerto: Hasta 30 W • Presupuesto total: 240 W • Consumo total del equipo: Menos de 290 W • Reinicio remoto: Reinicio remoto de puerto PoE (cámaras); requiere conexión a internet • Indicador LED: Interruptor frontal: modo 1 muestra enlace/actividad y modo 2 muestra el estado PoE (verde fijo: PoE normal; verde intermitente: sobrecarga) Puerto PON (ONU) • Puerto de enlace ascendente: 1 puerto óptico SC/UPC Gigabit PON (ONU e-Lighten) • Potencia óptica en el puerto SC: –28 dBm a –8 dBm; fuera de ese rango el equipo puede fallar o dañarse • Ancho de banda: ONU 1G: descarga máxima de 997 Mbps; subida mínima de 10 Mbps y máxima de 900 Mbps o más • Asignación de ancho de banda: Dinámica (DBA) y estática (SBA), con ancho de banda máximo por ONU • Diagnóstico óptico (DDM): Sí: temperatura, voltaje, corriente y potencia Rx/Tx • LED del puerto SC: Verde intermitente lento: registrado; amarillo intermitente lento: registrando; rojo intermitente lento: sin señal óptica o sin cable • Precaución: No conectar el puerto SC directo al puerto PON del OLT: con fibra monomodo corta use un atenuador o un splitter en el enlace Funciones • VLAN: Asignación de VLAN (hasta 16) • Aislamiento de puertos: Sí (puertos protegidos) • Seguridad: DHCP snooping; ACL: no • Tráfico: Control de flujo por puerto • Mantenimiento: Espejo de puertos, reinicio remoto del switch y de puertos • Gestión: eWeb, App Ruijie Reyee y Ruijie Cloud (gestión Capa 2 en la nube sin costo según la ficha) • Ahorro de energía: EEE Físicas y Eléctricas • Alimentación: Fuente interna con cable AC: entrada 100-240 V AC (máx. 90-264 V), 50/60 Hz; salidas de 54 V (4.7 A) y 12 V (3 A) • Consumo máximo: Menos de 290 W • Dimensiones: 330 x 229 x 44 mm • Peso: 3.7 kg (incluye el empaque, según la guía) • Enfriamiento: 1 ventilador fijo • Temperatura de operación: 0 °C a 45 °C (almacenamiento: -40 °C a 70 °C) • Humedad de operación: 10% a 90% RH sin condensación • Protección contra descargas: Puertos: 6 kV en modo común; corriente de fuga a tierra de 3.5 mA o menos • Montaje: Rack de 19 pulgadas con los soportes incluidos (tornillos M6 y tuercas de jaula por cuenta del instalador) o escritorio con almohadillas; no admite pared ni techo • Certificación: CE Contenido del Paquete • Switch RG-NBF2100S-16GT1SC-P • Cable de alimentación AC • 2 soportes de montaje en rack • 4 almohadillas de goma • 8 tornillos M3 x 6 mm • Manual de usuario • Tarjeta de garantía Documentación Hoja de Especificaciones Guía de Instalación de Hardware (V1.2, inglés) Guía de Instalación de Hardware (V1.0, español) Firmware (todas las versiones) Accesorios Recomendados Cable de alimentación AC de reemplazo (IEC, 1.8 m): AC-CORD-1.8M Rack de pared 5U: LP-REP-1205-CH OLT / switch core Capa 3 con 8 puertos PON 1G (hasta 256 ONUs): RG-NBF5200M-8FS16GT4XS OLT / switch core Capa 3 modular de 2 ranuras (hasta 320 ONUs): RG-NBF6002M Splitter óptico PLC 2x16 SC/UPC (e-Lighten): RG-SPL2016-SC Splitter óptico PLC 2x32 SC/UPC (e-Lighten): RG-SPL2032-SC ONU / switch Capa 2 de 8 puertos Gigabit, sin PoE: RG-NBF2100S-8GT1SC ONU / switch Capa 2 de 8 puertos PoE+ (120 W): RG-NBF2100S-8GT1SC-P Enlaces Útiles Plataforma Ruijie Cloud APP: Android / iOS Buscador de guías y artículos Preguntas Frecuentes ¿Cuántas cámaras PoE puedo conectar? Tiene 16 puertos PoE+ con 30 W máximo por puerto y 240 W en total: por ejemplo 16 cámaras de hasta 15 W cada una. Por tráfico, Ruijie recomienda hasta 50 cámaras de 2 MP o 25 de 4 MP en H.265 pasando por el switch. ¿Puedo reiniciar una cámara a distancia? Sí. La ficha lo marca como función de los modelos PoE: reinicio remoto de puerto (y del switch) desde Ruijie Cloud o la App Reyee, con conexión a internet. ¿Cómo se conecta a la red de fibra PON? Por su puerto SC/UPC Gigabit con fibra monomodo hacia un splitter óptico y de ahí al OLT e-Lighten. La potencia óptica en el puerto debe estar entre -28 y -8 dBm; no lo conecte directo al puerto PON del OLT. ¿Qué OLT necesito para usarlo? Necesita un OLT e-Lighten (core switch con puertos PON) al otro lado de la fibra, con un splitter óptico entre ambos: por ejemplo el RG-NBF5200M-8FS16GT4XS o el RG-NBF6002M modular, que aparecen en Accesorios. Cada puerto PON del OLT requiere su transceptor PON e-Lighten. ¿Se puede montar en rack? Sí: es el único modelo de la serie para rack de 19 pulgadas; incluye 2 soportes y 8 tornillos M3 x 6 mm. Los modelos de 8 puertos se instalan en escritorio, pared o techo.
