e-Lighten OLT / Switch Hibrido, Capa 3 con Slots para Tarjetas Modulares. perfecto para migrar a Soluciones de Fibra PON hasta 320 ONUs RUIJIE RG-NBF6002M

N° de parte: RGNBF6002M

SKU: 232764

Garantía: 5 años

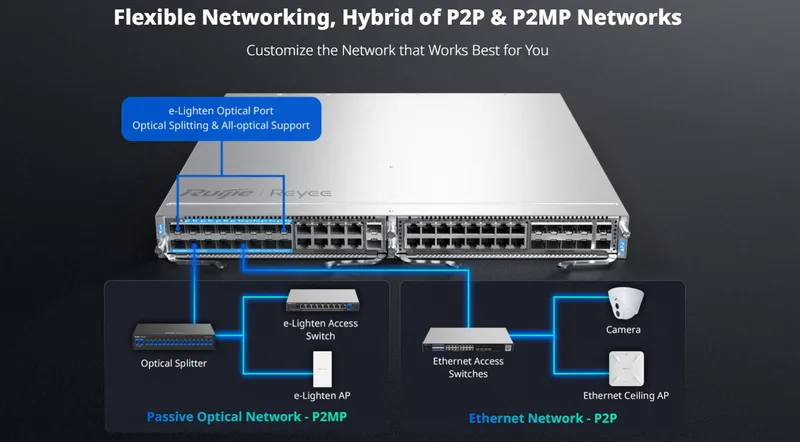

Descripción del fabricante: Switch OLT Reyee modelo: RG-NBF6002M El RG-NBF6002M es un OLT y switch core Capa 3 modular de 1U para redes e-Lighten de fibra pasiva (PON): admite 1 o 2 tarjetas de línea (PON, Gigabit, SFP y uplinks SFP+ de 10G) y hasta 320 ONUs, con 2 ranuras de fuente en redundancia 1+1. Ideal para hoteles, campus, oficinas y residencias que crecen por etapas. Chasis, tarjetas y fuentes se compran por separado. Resumen Técnico Características Generales • Tipo: OLT / switch core e-Lighten Capa 3 modular, sin PoE • Ranuras: 2 de tarjeta de línea y 2 de módulo de fuente (1+1) • Puertos: Según las tarjetas de línea (RJ45 Gigabit, SFP 1G, SFP/PON 1G y SFP+ 10G) y 1 puerto de gestión MGMT RJ45 • PON: Hasta 32 puertos PON y 320 ONUs por OLT (32 ONUs por puerto) • Stacking / virtualización: VCS (sin puerto dedicado de apilamiento) • Alimentación: Módulos de fuente RG-PA150I-FS (se compran por separado) • Configuración: eWeb, App Ruijie Reyee, Ruijie Cloud y SNMP • Garantía: 5 años Desempeño • Capacidad de switching: 196 Gbps (el doble de la capacidad de la tarjeta de línea) • Tasa de reenvío: 130.944 Mpps (el doble de la de la tarjeta de línea) • Memoria: Flash 256 MB / RAM 1 GB • Tabla MAC: 32,000 direcciones (256 estáticas) • Tabla ARP: 4,000 entradas • VLANs: 4,094 • Interfaces Capa 3: 64 (máx. 64 SVI y 16 interfaces agregadas Capa 3) • ACL: Hasta 1,900 ACE • Clientes recomendados: 12,000 simultáneos • Cámaras recomendadas: 800 de 2 MP, 400 de 4 MP o 200 de 8 MP en H.265 • Dispositivos en la red SON: Hasta 400 OLT y PON • Puertos PON: Hasta 32 puertos PON por OLT; solo la tarjeta MF6000M-16FS8GT2XS tiene puertos PON (16 por tarjeta) • Capacidad: Hasta 32 ONUs por puerto PON y 320 ONUs por OLT • Tipo de PON: 1G (sin soporte de PON 2.5G ni 10G); detección automática PON/Ethernet • Transceptor PON: Cada puerto PON requiere un transceptor óptico e-Lighten SC/UPC (Tx de 3 a 7 dBm, Rx de -32 a -12 dBm); no incluido • Distancia de registro de ONU: 5 km por defecto, máximo 10 km; precisión de medición de 100 m • Ancho de banda por ONU: Asignación estática (SBA) y dinámica (DBA) con máximo por ONU • Aislamiento: Aislamiento Capa 2 entre ONUs del mismo puerto PON (desactivado por defecto) • Diagnóstico óptico: Muestra temperatura, voltaje, corriente, potencia Tx/Rx y estado del transceptor del OLT y de las ONUs, y reporta excepciones • Protección: Protección de enlace Tipo B de un solo nodo; conexión automática del OLT con las ONUs Puertos y Módulos • Ranuras de tarjeta: 2 (se puede instalar 1 o 2 tarjetas): MF6000M-24GT2XS, MF6000M-16GT8SFP2XS y MF6000M-16FS8GT2XS; las tarjetas no admiten cambio en caliente (apagar el equipo) • Ranuras de fuente: 2 (PWR1 y PWR2) para módulos RG-PA150I-FS; redundancia 1+1 y cambio en caliente • Gestión: 1 puerto MGMT RJ45 10/100/1000BASE-T y 1 botón de reset • Ventiladores: 3 ventiladores fijos • Indicadores: 1 LED de sistema, 1 LED del puerto MGMT y 1 LED de estado por módulo de fuente • Monitoreo: Temperatura; módulos de fuente con alarma de falla • Tapas: Instalar tapa en toda ranura de tarjeta o de fuente vacía para conservar el flujo de aire Físicas y Eléctricas • Alimentación: 2 ranuras para módulos RG-PA150I-FS (se compran por separado): 100-240 V AC, 50/60 Hz, máx. 3 A por módulo; salida de 12 V DC / 12.5 A (150 W) • Consumo máximo: 126 W (valor de la ficha para el equipo) • Dimensiones: 442 x 460 x 44 mm • Altura en rack: 1 U • Peso: 5.4 kg el chasis vacío (6.62 kg con empaque); sube según las tarjetas instaladas • Temperatura de operación: 0 °C a 50 °C (almacenamiento: -40 °C a 70 °C) • Humedad de operación: 10% a 90% RH sin condensación • Altitud de operación: 0 m a 5,000 m • Disipación: Aire de frente a atrás en el chasis; tarjetas y fuentes con flujo de frente, izquierda y derecha hacia atrás (dejar 10 cm libres alrededor) • Ruido: 68 dB a 25 °C • MTBF: 400,000 horas • Protección contra descargas: Puertos de servicio: ±6 kV modo común; conector de alimentación: ±6 kV modo común y diferencial; ESD: 8 kV aire / 6 kV contacto • Protección IP: IP20 • Certificaciones: CE; seguridad IEC 62368-1; EMC EN 55032 Clase A y EN 55035; RoHS • Montaje: Rack de 19 pulgadas con los soportes incluidos Contenido del Paquete • Chasis RG-NBF6002M • 2 soportes de montaje en rack • Tapa para ranura de fuente • Tapa para ranura de tarjeta • 8 tornillos M4 x 8 mm y 1 tornillo M4 x 10 mm • 4 almohadillas de goma • Cable de tierra • Manual de usuario • Tarjeta de garantía • Tarjetas de línea, módulos de fuente y transceptores: no incluidos, se compran por separado Documentación Hoja de Especificaciones Guía de Instalación de Hardware (V1.3, inglés) Guía de Instalación de Hardware (V1.0, español) Firmware (todas las versiones) Accesorios Recomendados Módulo de fuente AC 150 W (1+1): RG-PA150I-FS Tarjeta de línea PON: 16 SFP/PON 1G + 8 Gigabit + 2 SFP+ 10G: MF6000M-16FS8GT2XS Tarjeta de línea 24 puertos Gigabit + 2 SFP+ 10G: MF6000M-24GT2XS Tarjeta de línea 16 puertos Gigabit + 8 SFP + 2 SFP+ 10G: MF6000M-16GT8SFP2XS Transceptor PON de OLT 1G (SC/UPC, monomodo 10 km, 1490/1310 nm): OM-GE-SFP-10KM-SM1490 Splitter óptico PLC 2x16 SC/UPC (e-Lighten): RG-SPL2016-SC Splitter óptico PLC 2x32 SC/UPC (e-Lighten): RG-SPL2032-SC ONU / switch Capa 2 de 8 puertos PoE+ (120 W): RG-NBF2100S-8GT1SC-P ONU / switch Capa 2 de 16 puertos PoE+ (240 W): RG-NBF2100S-16GT1SC-P Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310 Transceptor SFP 1G multimodo: MINI-GBIC-SX-MM850 Transceptor SFP 1G monomodo 10 km: MINI-GBIC-LX-SM1310 Cable SFP+ AOC 10G de 1 m: XG-SFP-AOC1M Cable SFP+ AOC 10G de 3 m: XG-SFP-AOC3M Enlaces Útiles Plataforma Ruijie Cloud APP: Android / iOS Buscador de guías y artículos Protocolos y Funciones de Software Capa 2 VLAN (hasta 4,094), Voice VLAN, VLAN por puerto, agregación de enlaces, control de flujo, límite de tasa de entrada y salida por interfaz, MAC estática y filtrada (256 de cada una), STP (802.1d) y RSTP (802.1w), LLDP, prueba de cable, EEE Capa 3 / Ruteo Rutas estáticas IPv4 e IPv6, RIP, RIPng, OSPFv2 y OSPFv3; DHCP servidor, cliente y relay, opciones 43 y 138, cliente DNS, enlace ARP, IP secundaria, ND, ICMPv6, IPv6, ping y traceroute IPv4 e IPv6 Multicast IGMP, IGMP snooping, filtrado y salida rápida (fast leave), PIM-SM, multicast Capa 2 (IPv4) y Capa 3 (PIM-DM: no) QoS / ACL QoS, re-marcado de prioridad, programación de colas; ACL estándar, IP extendida, MAC extendida e IPv6 (hasta 1,900 ACE), ACL de entrada en interfaces Capa 2 Seguridad 802.1X, RADIUS, aislamiento de puertos, DHCP snooping, protección de CPU (CPP), IP source guard, control de tormentas de broadcast, multicast y unicast desconocido Confiabilidad Apilamiento VCS sin puerto dedicado, detección rápida de enlaces RLDP, protección de enlace Tipo B, fuentes 1+1 con cambio en caliente Gestión eWeb (HTTP/HTTPS), Ruijie Cloud, App Reyee (actualizar y reiniciar equipos), SNMP, Syslog, cliente NTP, espejo de puertos y de agregación, cero configuración, gestión de AP en la red SON Compatibilidad Tarjetas de línea y módulos de fuente que acepta el RG-NBF6002M según su guía de instalación oficial. MF6000M-24GT2XS • Tipo: Tarjeta de línea: 24 RJ45 Gigabit y 2 SFP+ 10G • Ranuras: 2 de tarjeta (1 o 2 tarjetas) • Observaciones: Consumo 20.544 W. MF6000M-16GT8SFP2XS • Tipo: Tarjeta de línea: 16 RJ45 Gigabit, 8 SFP 1G y 2 SFP+ 10G • Ranuras: 2 de tarjeta (1 o 2 tarjetas) • Observaciones: Consumo 28.42 W. MF6000M-16FS8GT2XS • Tipo: Tarjeta de línea PON: 16 SFP/PON 1G, 8 RJ45 Gigabit y 2 SFP+ 10G • Ranuras: 2 de tarjeta (1 o 2 tarjetas) • Observaciones: Consumo 36.42 W; es la única con puertos PON. RG-PA150I-FS • Tipo: Módulo de fuente AC de 150 W • Ranuras: 2 de fuente (PWR1 y PWR2) • Observaciones: Redundancia 1+1; cambio en caliente. El chasis, las tarjetas de línea y los módulos de fuente se compran por separado. El chasis RG-NBS6002 usa otra familia de tarjetas (M6000). IMPORTANTE: las tarjetas de línea no se cambian en caliente : apague el equipo antes de instalarlas o retirarlas. Antes de mover o transportar el chasis, retire las tarjetas y los módulos de fuente. Guía de Selección de Tarjetas Tarjetas de línea del RG-NBF6002M: solo la MF6000M-16FS8GT2XS tiene puertos PON (máximo 2 tarjetas por chasis). MF6000M-24GT2XS • RJ45 Gigabit: 24 • SFP 1G: — • SFP/PON 1G: — • SFP+ 10G: 2 • Consumo máx.: 20.544 W MF6000M-16GT8SFP2XS • RJ45 Gigabit: 16 • SFP 1G: 8 • SFP/PON 1G: — • SFP+ 10G: 2 • Consumo máx.: 28.42 W MF6000M-16FS8GT2XS • RJ45 Gigabit: 8 • SFP 1G: — • SFP/PON 1G: 16 • SFP+ 10G: 2 • Consumo máx.: 36.42 W Preguntas Frecuentes ¿Qué necesito comprar además del chasis? El chasis RG-NBF6002M se vende vacío. Necesita 1 o 2 tarjetas de línea (MF6000M-24GT2XS, MF6000M-16GT8SFP2XS o la tarjeta PON MF6000M-16FS8GT2XS), al menos un módulo de fuente RG-PA150I-FS (2 para redundancia 1+1) y los transceptores que use. ¿Cuántas ONUs soporta? Hasta 320 ONUs por OLT y 32 por puerto PON. Los puertos PON los aporta la tarjeta MF6000M-16FS8GT2XS (16 por tarjeta, hasta 32 puertos con dos tarjetas). ¿Se pueden cambiar las tarjetas con el equipo encendido? No. Las tarjetas de línea no admiten cambio en caliente: hay que apagar el equipo. Los módulos de fuente sí se pueden cambiar en caliente. ¿Qué necesito para activar los puertos PON? Un transceptor óptico e-Lighten con conector SC/UPC en cada puerto PON (por ejemplo el OM-GE-SFP-10KM-SM1490), un splitter óptico y fibra monomodo. El equipo no incluye transceptores. ¿Se administra desde la nube sin costo? La ficha lo anuncia con gestión Capa 3 en la nube sin costo: se configura con Ruijie Cloud, la App Reyee o eWeb, y también por SNMP. ¿Cuántas cámaras puedo conectar? Ruijie recomienda hasta 800 cámaras de 2 MP, 400 de 4 MP o 200 de 8 MP en H.265 (la ficha las expresa como 200 W, 400 W y 800 W) y 12,000 clientes simultáneos pasando por el equipo. No tiene PoE.
