e-Lighten OLT / Switch Hibrido, Capa 3 con 8 Puertos PON 1G, 16 Puertos Ethernet 1G y 4 Puertos SFP+ 10G, perfecto para migrar a Soluciones de Fibra PON hasta 256 ONUs RUIJIE RG-NBF5200M-8FS16GT4XS

N° de parte: RGNBF5200M8FS16GT4XS

SKU: 223711

Garantía: 5 años

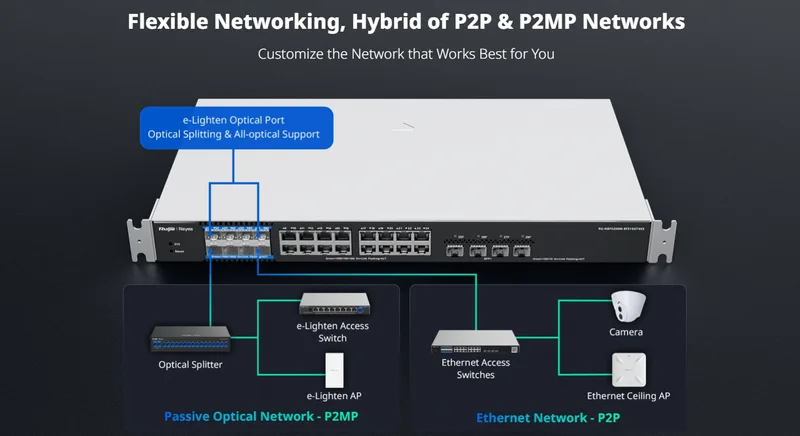

Descripción del fabricante: Switch OLT Reyee modelo: RG-NBF5200M-8FS16GT4XS El RG-NBF5200M-8FS16GT4XS es un OLT y switch core Capa 3 para redes e-Lighten de fibra pasiva (PON): 8 puertos PON/SFP de 1G para hasta 256 ONUs (switches y APs e-Lighten), 16 puertos Gigabit de cobre y 4 uplinks SFP+ de 10G. Ideal para hoteles, campus, oficinas y residencias que migran a fibra sin tender cobre largo hasta cada punto. Resumen Técnico Características Generales • Tipo: OLT / switch core e-Lighten Capa 3 administrable (sin PoE) • Puertos: 8 SFP/PON 1G, 16 RJ45 10/100/1000 Mbps y 4 SFP+ 10G • PON: 8 puertos 1G PON; hasta 32 ONUs por puerto y 256 por OLT • Stacking / virtualización: VCS (sin puerto dedicado de apilamiento) • Alimentación: Fuente fija integrada 100-240 V AC • Configuración: eWeb, App Ruijie Reyee, Ruijie Cloud y SNMP • Montaje: Rack de 19 pulgadas (soportes incluidos) • Garantía: 5 años Desempeño • Capacidad de switching: 128 Gbps • Tasa de reenvío: 95.232 Mpps • Memoria: Flash 256 MB / RAM 1 GB • Tabla MAC: 16,000 direcciones (256 estáticas) • Tabla ARP: 1,000 entradas • VLANs: 4,094 • Interfaces Capa 3: 32 (máx. 32 SVI y 15 interfaces agregadas Capa 3) • ACL: Hasta 1,900 ACE • Clientes recomendados: 12,000 simultáneos • Cámaras recomendadas: 400 de 2 MP, 200 de 4 MP o 100 de 8 MP en H.265 • Dispositivos en la red SON: Hasta 300 OLT y PON • Puertos PON: 8 puertos PON de 1G (comparten posición con SFP de 1G); detección automática PON/Ethernet • Capacidad: Hasta 32 ONUs por puerto PON y 256 ONUs por OLT • Tipo de PON: 1G (sin soporte de PON 2.5G ni 10G) • Transceptor PON: Cada puerto PON requiere un transceptor óptico e-Lighten SC/UPC (Tx de 3 a 7 dBm, Rx de -32 a -12 dBm); no incluido • Distancia de registro de ONU: 5 km por defecto, máximo 10 km; precisión de medición de 100 m • Ancho de banda por ONU: Asignación estática (SBA) y dinámica (DBA) con máximo por ONU • Aislamiento: Aislamiento Capa 2 entre ONUs del mismo puerto PON (desactivado por defecto) • Diagnóstico óptico: Muestra temperatura, voltaje, corriente, potencia Tx/Rx y estado del transceptor del OLT y de las ONUs, y reporta excepciones • Protección: Protección de enlace Tipo B de un solo nodo; conexión automática del OLT con las ONUs Puertos y Módulos • Puertos de servicio: 16 x 10/100/1000BASE-T, 8 x SFP/PON 1G y 4 x SFP+ 10G • Enlaces ascendentes: 4 x SFP+ 10G (aceptan transceptores SFP+ de 10G y SFP de 1G) • Cables y transceptores: SFP 1G (SX, LX, LH40, ZX80, BiDi), SFP+ 10G (SR, LR, ER, ZR) y cables AOC de 1, 3, 5 y 10 m; no admite cables DAC • Gestión: Sin puerto MGMT; 1 botón de reset • Ranuras de módulo: Ninguna (equipo fijo, fuente no intercambiable en caliente) • LED: 1 de sistema, 8 de puertos SFP/PON, 16 de puertos Ethernet y 4 de puertos SFP+ Físicas y Eléctricas • Alimentación: Fuente fija integrada: 100-240 V AC, 50/60 Hz, corriente nominal de 2 A (cable de 1.5 m incluido) • Consumo máximo: 60 W • Dimensiones: 440 x 260 x 43.6 mm • Peso: 3.34 kg (4.68 kg con empaque) • Temperatura de operación: 0 °C a 50 °C (almacenamiento: -40 °C a 70 °C) • Humedad de operación: 10% a 90% RH sin condensación • Altitud de operación: 0 m a 5,000 m • Disipación: 2 ventiladores fijos; flujo de aire de frente a atrás y de izquierda a atrás (dejar 100 mm libres alrededor) • Ruido: 50 dB a 25 °C • MTBF: 400,000 horas • Protección contra descargas: Puertos de servicio: ±6 kV modo común; conector de alimentación: ±6 kV modo común y diferencial; ESD: 8 kV aire / 6 kV contacto • Protección IP: IP20 • Ahorro de energía: EEE; corriente de fuga a tierra de 3.5 mA o menos • Certificaciones: CE; seguridad IEC 62368-1; EMC EN 55032 Clase A y EN 55035; RoHS • Montaje: Rack de 19 pulgadas con los soportes incluidos, o escritorio con almohadillas Contenido del Paquete • Switch RG-NBF5200M-8FS16GT4XS • Cable de alimentación de 1.5 m • 2 soportes de montaje en rack • 4 almohadillas de goma • 8 tornillos M4 x 8 mm • Cable de tierra • 12 tapones antipolvo • Clip de retención del cable de alimentación • Manual de usuario • Tarjeta de garantía • Transceptores PON, SFP y SFP+: no incluidos, se compran por separado Documentación Hoja de Especificaciones Guía de Instalación de Hardware (V1.3, inglés) Guía de Instalación de Hardware (V1.0, español) Firmware (todas las versiones) Accesorios Recomendados Transceptor PON de OLT 1G (SC/UPC, monomodo 10 km, 1490/1310 nm): OM-GE-SFP-10KM-SM1490 Splitter óptico PLC 2x16 SC/UPC (e-Lighten): RG-SPL2016-SC Splitter óptico PLC 2x32 SC/UPC (e-Lighten): RG-SPL2032-SC ONU / switch Capa 2 de 8 puertos PoE+ (120 W): RG-NBF2100S-8GT1SC-P ONU / switch Capa 2 de 16 puertos PoE+ (240 W): RG-NBF2100S-16GT1SC-P ONU / switch Capa 2 de 8 puertos Gigabit, sin PoE: RG-NBF2100S-8GT1SC Transceptor SFP+ 10G multimodo 300 m: XG-SFP-SR-MM850 Transceptor SFP+ 10G monomodo 10 km: XG-SFP-LR-SM1310 Transceptor SFP 1G multimodo: MINI-GBIC-SX-MM850 Transceptor SFP 1G monomodo 10 km: MINI-GBIC-LX-SM1310 Cable SFP+ AOC 10G de 1 m: XG-SFP-AOC1M Cable SFP+ AOC 10G de 3 m: XG-SFP-AOC3M Cable de alimentación AC de reemplazo (IEC, 1.8 m): AC-CORD-1.8M Enlaces Útiles Plataforma Ruijie Cloud APP: Android / iOS Buscador de guías y artículos Protocolos y Funciones de Software Capa 2 VLAN (hasta 4,094), Voice VLAN, VLAN por puerto, agregación de enlaces, control de flujo, límite de tasa de entrada y salida por interfaz, MAC estática y filtrada (256 de cada una), STP (802.1d) y RSTP (802.1w), LLDP, prueba de cable, EEE Capa 3 / Ruteo Rutas estáticas IPv4 e IPv6, RIP, RIPng, OSPFv2 y OSPFv3; DHCP servidor, cliente y relay, opciones 43 y 138, cliente DNS, enlace ARP, IP secundaria, ND, ICMPv6, IPv6, ping y traceroute IPv4 e IPv6 Multicast IGMP, IGMP snooping, filtrado y salida rápida (fast leave), PIM-SM, multicast Capa 2 (IPv4) y Capa 3 (PIM-DM: no) QoS / ACL QoS, re-marcado de prioridad, programación de colas; ACL estándar, IP extendida, MAC extendida e IPv6 (hasta 1,900 ACE), ACL de entrada en interfaces Capa 2 Seguridad 802.1X, RADIUS, aislamiento de puertos, DHCP snooping, protección de CPU (CPP), IP source guard, control de tormentas de broadcast, multicast y unicast desconocido Confiabilidad Apilamiento VCS sin puerto dedicado, detección rápida de enlaces RLDP, protección de enlace Tipo B Gestión eWeb (HTTP/HTTPS), Ruijie Cloud, App Reyee (actualizar y reiniciar equipos), SNMP, Syslog, cliente NTP, espejo de puertos y de agregación, cero configuración, gestión de AP en la red SON Preguntas Frecuentes ¿Cuántas ONUs soporta y qué ONUs puedo conectar? Hasta 32 ONUs por puerto PON y 256 por equipo (8 puertos PON de 1G). Las ONUs son los switches y los access points e-Lighten, por ejemplo los switches RG-NBF2100S, conectados por fibra con un splitter óptico. ¿Qué necesito para activar los puertos PON? Un transceptor óptico e-Lighten con conector SC/UPC en cada puerto PON (por ejemplo el OM-GE-SFP-10KM-SM1490), un splitter óptico y fibra monomodo. El equipo no incluye transceptores. ¿Cuántas cámaras puedo conectar? Ruijie recomienda hasta 400 cámaras de 2 MP, 200 de 4 MP o 100 de 8 MP en H.265 (la ficha las expresa como 200 W, 400 W y 800 W) y 12,000 clientes simultáneos pasando por el equipo. Este modelo no tiene PoE: las cámaras se alimentan en los switches ONU PoE. ¿Se administra desde la nube sin costo? La ficha lo anuncia con gestión Capa 3 en la nube sin costo: se configura con Ruijie Cloud, la App Reyee o eWeb, y también por SNMP. ¿Qué módulos SFP y SFP+ usa? Sus 4 puertos SFP+ aceptan transceptores de 10G y de 1G, por ejemplo XG-SFP-SR-MM850, XG-SFP-LR-SM1310, MINI-GBIC-SX-MM850 y MINI-GBIC-LX-SM1310, o cables AOC de 1, 3, 5 y 10 m. La guía indica que no admite cables DAC. ¿Se puede apilar? Sí, con VCS y sin puerto dedicado de apilamiento (la ficha no indica cuántos miembros).
