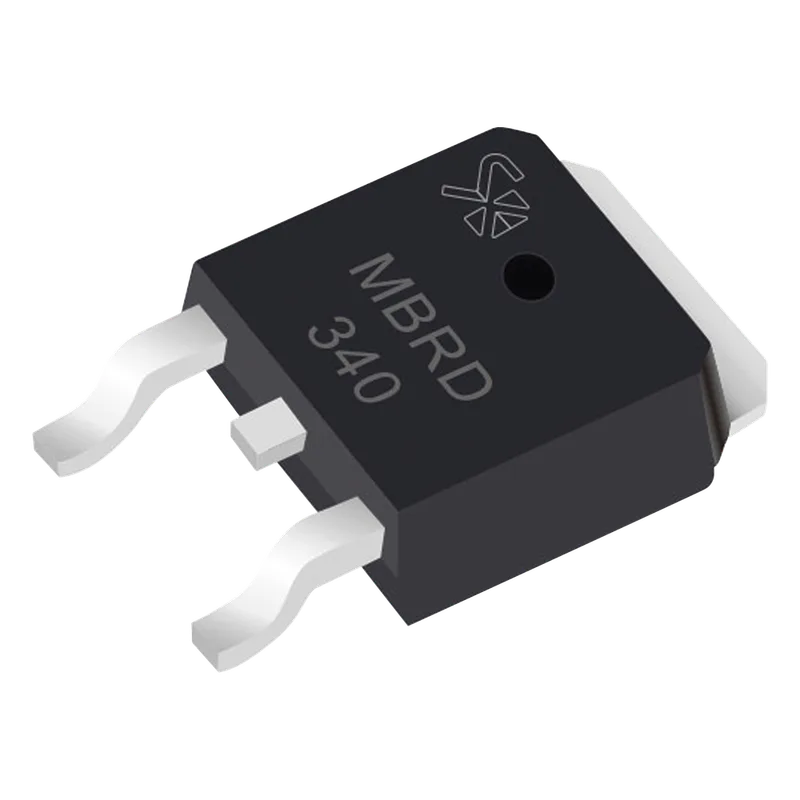

Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual. 863-MBRD340G
$101MXN
Envío a todo México
Compra protegida
Producto original
Descripción
El 863-MBRD340G es un diodo rectificador Schottky de 3 amperios y 40 PIV, ideal para aplicaciones en fuentes de alimentación y circuitos de conmutación. Su diseño en paquete DPAK permite un montaje superficial (SMD) que ahorra espacio en la placa de circuito, facilitando su integración en diversos dispositivos electrónicos.
- Corriente promedio rectificada: 3A a +125°C.
- Voltaje inverso pico máximo (VRRM): 40V.
- Corriente de pico repetitiva: 6A con onda cuadrada.
- Temperatura de unión operativa de -65°C a +175°C.
- Velocidad de conmutación extremadamente rápida.
Imagina un taller de electrónica donde se diseñan fuentes de alimentación para equipos de audio. Al usar el 863-MBRD340G, el ingeniero nota que el tiempo de respuesta de la fuente ha mejorado, permitiendo que los amplificadores se activen inmediatamente sin la latencia de los diodos convencionales. Esto no solo optimiza el rendimiento del sistema, sino que también mejora la experiencia del cliente final.
N° de parte: 863MBRD340G
SKU: 190573
Garantía: 3 años
Descripción del fabricante: Características Principales • Diodo Rectificador Schottky de 3 Amperios • Voltaje Inverso Pico Máximo (VRRM): 40V • Paquete DPAK para montaje superficial (SMD) • Tipo Anodo Dual • Diseñado para rectificación en fuentes de alimentación Características Técnicas • Corriente promedio rectificada: 3A (TC = +125°C) • Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle) • Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz) • Corriente inversa de pico (IRRM): 1A (2μs, 1kHz) • Temperatura de unión: -65°C a +175°C Características Eléctricas • Tensión directa máxima (VF): 0.6V (3A, +25°C) • Tensión directa máxima (VF): 0.625V (6A, +125°C) • Corriente inversa máxima (IR): 0.2mA (40V, +25°C) • Corriente inversa máxima (IR): 20mA (40V, +125°C) • Velocidad de conmutación extremadamente rápida Características Mecánicas • Encapsulado: Epoxy moldeado • Peso: 0.4 gramos (aproximadamente) • Temperatura de soldadura: 260°C máximo por 10 segundos • Resistencia a ESD: Machine Model = C, Human Body Model = 3B Características Térmicas • Resistencia térmica unión-caja (RθJC): 6°C/W • Resistencia térmica unión-ambiente (RθJA): 80°C/W • Requiere disipación adecuada según condiciones de operación Opciones de Empaque • 75 unidades por barra • 1,800 unidades en cinta y carrete • 2,500 unidades en cinta y carrete Aplicaciones Típicas • Fuentes de alimentación de conmutación • Inversores • Circuitos de protección y direccionamiento • Circuitos de conmutación inductiva • Sistemas automotrices (con sufijos NRVBD y SBRD) Especificaciones de Seguridad • Cumple con RoHS • Libre de plomo y halógenos • Calificado AEC-Q101 para aplicaciones automotrices • Capaz de PPAP • No recomendado para aplicaciones médicas críticas Consideraciones de Diseño • Requiere disipación térmica adecuada • Velocidad de conmutación dv/dt: 10,000 V/μs • Requiere validación de parámetros típicos por aplicación • Cumple con estándares JEDEC TO-252 • Requiere verificación de disipación de potencia
Documentos
Preguntas frecuentes
Este diodo puede manejar una corriente promedio rectificada de 3A a +125°C y tiene una corriente de pico repetitiva de 6A.
