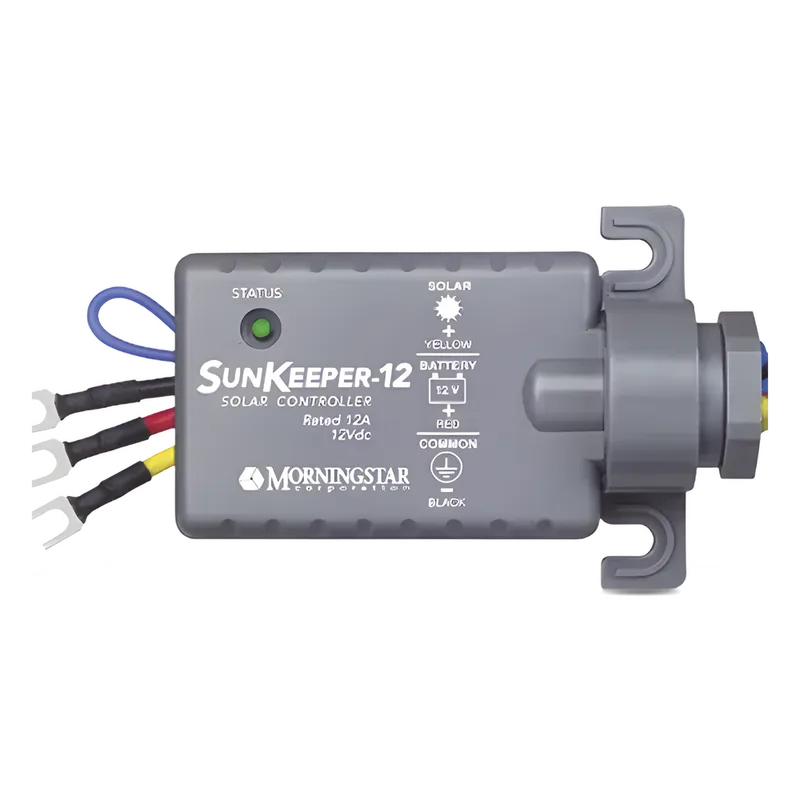

Controlador Solar de Carga 12V 12A. MORNINGSTAR SK12

Descripción General • Controlador de carga solar avanzado, pequeño y económico • Diseño tipo serie con tecnología PWM (Modulación por Ancho de Pulso) • 100% electrónica de estado sólido sin partes móviles • Capacidad de carga de 12A a 12V CC • Compensación de temperatura integrada • Protección contra sobrecargas del 25% • Supresor de transientes de 1500W para protección contra descargas • Gabinete de ABS resistente a impactos y encapsulado en epoxi • Garantía de 5 años Características Principales • Diseño compacto para instalación directa en caja de conexiones del módulo solar • Electrónica de potencia altamente eficiente para gestión térmica • Carcasa IP65 resistente a rayos UV para uso en exteriores sin protección adicional • Componentes electrónicos encapsulados en material epoxídico • Conexión impermeable a la caja de conexiones • Funcionamiento a temperaturas de -40°C a +70°C • LED bicolor para indicación de estado del sistema • Fácil instalación mediante tuerca de seguridad y conectores en horquilla Especificaciones Eléctricas • Entrada solar nominal: 12A • Voltaje nominal del sistema: 12V CC • Voltaje máximo solar: 30V • Voltaje de regulación: 14.1V (a 25°C) • Voltaje de flotación: 13.7V (a 25°C) • Tipo de carga: 3 etapas: en masa, PWM y flotación • Autoconsumo: 7mA (carga), 2mA (noche) Protecciones • Protección contra polaridad inversa • Protección contra cortocircuitos • Protección contra sobretensión • Protección contra sobrecargas por rayos • Protección contra sobretensión transitoria • Protección contra exceso de temperatura • Protección contra corriente inversa nocturna Especificaciones Mecánicas y Ambientales • Temperatura de funcionamiento: -40°C a +70°C • Humedad: 100% • Carcasa: IP65, material epoxídico resistente a rayos UV • Dimensiones: 99 x 51 x 13 mm • Peso: 0.11 kg • Tamaño de cable: 2.0 mm² (14 AWG) • Terminaciones: Conectores en horquilla #8 Funciones de Seguridad • Instalación en emplazamientos peligrosos: Clase 1, División 2, Grupos A-D • Certificaciones: Marcado CE, UL121201, CSA C22.2 No. 213 • Conformidad con normas: NEC, ISO 9001 Indicaciones LED • Luz verde parpadeo 3 veces: Instalación correcta • Luz verde encendida: Carga de la batería • Luz verde parpadeo rápido: Regulación en proceso • Luz verde parpadeo lento: Funcionamiento nocturno normal • Luz roja encendida: Controlador dañado • Luz roja parpadeo: Fallo en el sistema • Luz apagada: Sin conexión
