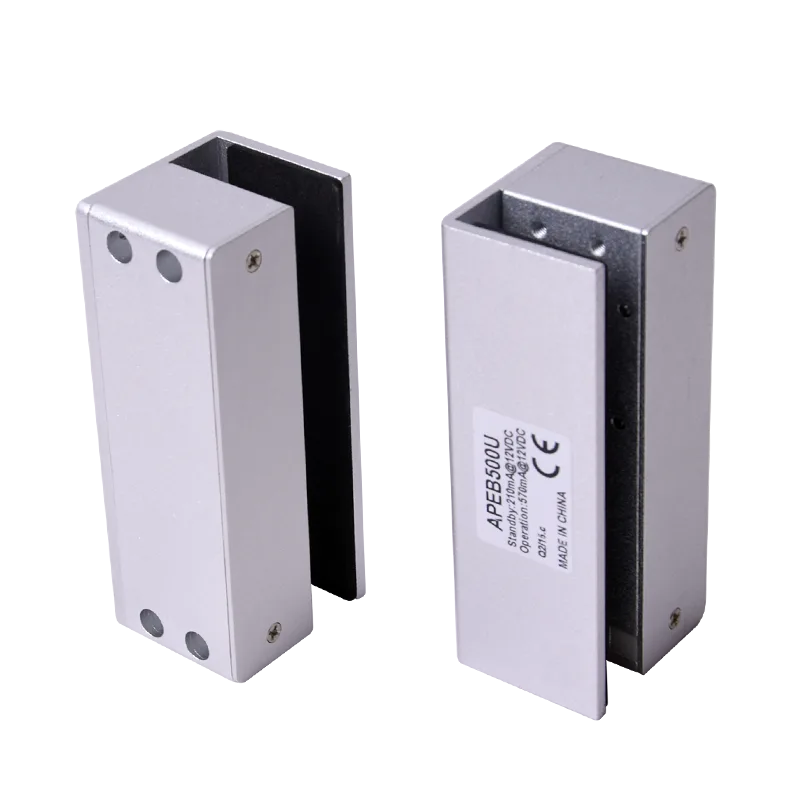

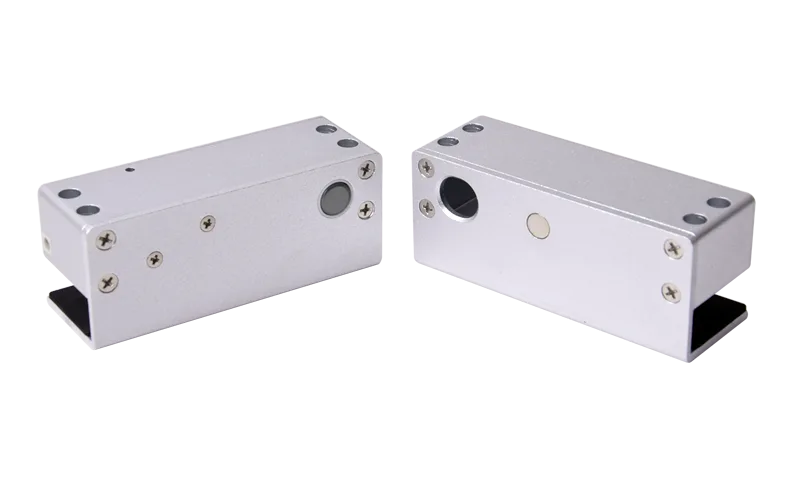

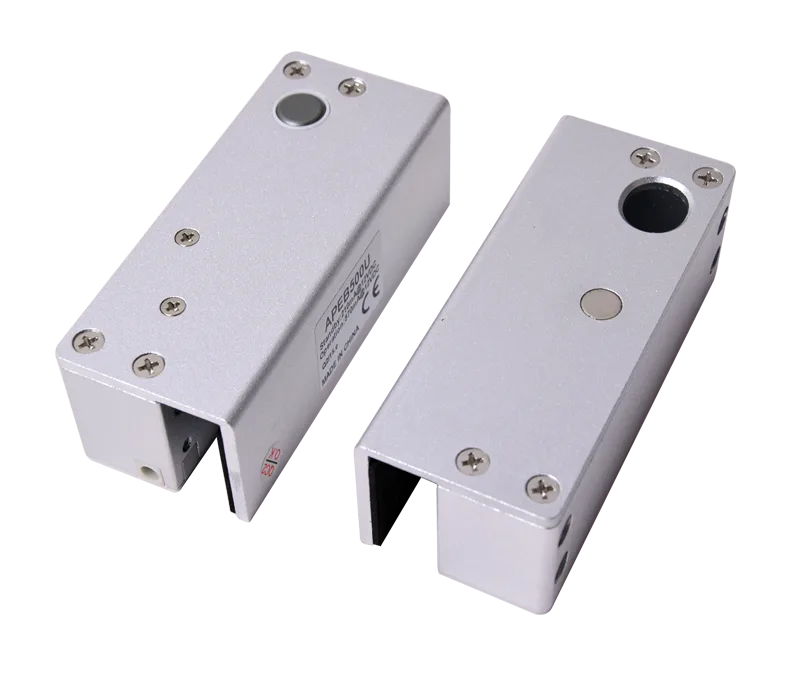

Cerradura Eléctrica de Perno para puertas de vidrio con montaje AccessPRO APEB-500U

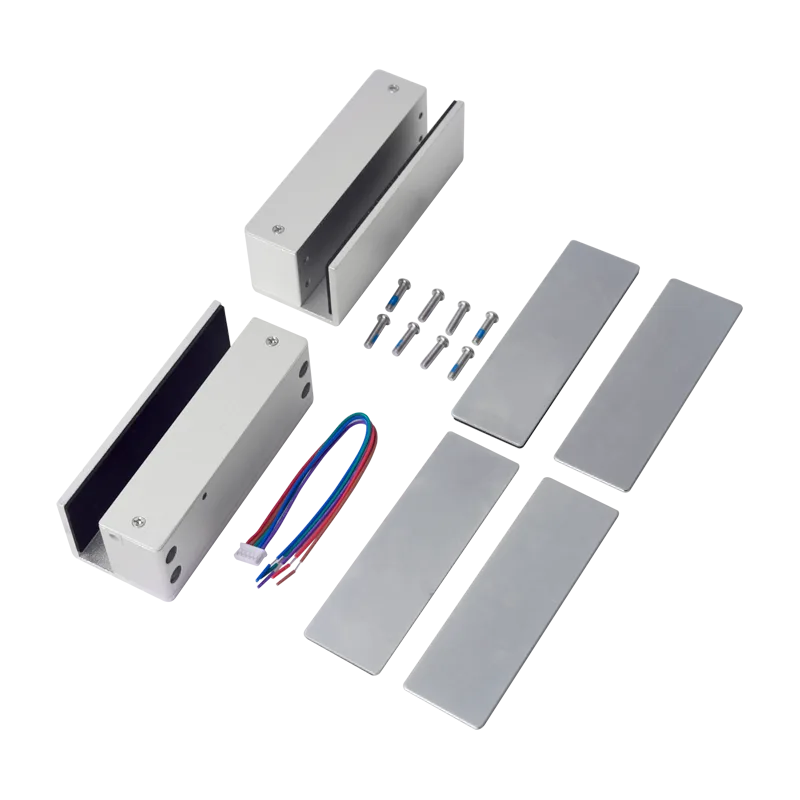

Características Principales • Fuerza de sujeción: 600Kg • Abierta en caso de falla (Fail-safe) • Para puertas de 9 a 12 mm de espesor • Incorporada con montaje tipo 'U' integrado • Incluye contrachapa con montaje tipo 'U' incorporado • Indicador de estado de bloqueo • Temporizador ajustable: 0 y 3 segundos • Perno se desbloquea después de 6 segundos si la puerta no se cierra Especificaciones Técnicas • Alimentación: 12Vcc ±10% • Consumo: 210mA (standby) / 570mA (operación) • Vida mecánica: >500,000 ciclos • Temperatura operación: 0-70°C • Humedad: 85% RH máximo • Dimensiones: 113.5 x 46.7 x 39.2 mm • Tamaño del perno: 14mm (longitud) x 12.7mm (diámetro) • Distancia máxima: 6mm entre unidad y placa magnética Conexiones • Rojo: Entrada de corriente • Marrón: Contacto de pulsador (NO voltaje) • Verde: Entrada de pulsador • Azul: COM • Morado: N.C. (Normalmente Cerrado) • Amarillo: N.O. (Normalmente Abierto) Control de Acceso • 1 set de contacto de control por pulsador • Detección de posición de puerta mediante contacto Reed (0.25A@30VDC) • Recomendado uso de relé externo para cargas superiores a 0.25A Instalación • Incluye 4 espaciadores para puertas • Huecos ajustables para cableado según entorno • Ajustar tornillos moderadamente para evitar deformaciones Corriente y Temperatura • Corriente de operación: 570mA (máximo) • Corriente de espera: 210mA • Temperatura máxima operación: 45°C (temperatura ambiente 30°C) Solución de Problemas • Verificar alimentación (12Vcc, 600mA mínimo) • Verificar posicionamiento entre perno y placa magnética • Verificar circuito del pulsador Dimensiones • Longitud: 113.5mm • Ancho: 46.7mm • Profundidad: 39.2mm Contenido del Paquete • Cerradura eléctrica APEB500U • Tornillos M4x16mm x8 • Espaciadores x4 Diagrama de Conexión Instalación
