Atenuador en Línea de 10 dB, 1 W, CD-6 GHz, Conectores N Macho-Hembra. MINI CIRCUITS UNAT-10
$1,239MXN
¡Precio promo SPEI de septiembre! Precio normal $1,296 — ahorras $57 pagando por transferencia.
Envío a todo México
Compra protegida
Producto original
Descripción
El atenuador en línea MINI CIRCUITS UNAT-10 es una herramienta esencial para cualquier técnico que necesite ajustar niveles de señal en aplicaciones de RF. Con un rango de frecuencia de DC a 6000 MHz y una atenuación precisa de 10±0.3 dB, este dispositivo permite optimizar la calidad de las señales y el apareamiento de impedancias, lo que es crucial en sistemas de comunicación y medición.
- Rango de frecuencia: DC a 6000 MHz
- Atenuación de 10±0.3 dB
- Clasificación de potencia de 1W
- Conectores tipo N macho-hembra
- Rango de temperatura de operación: -45°C a 100°C
Imagina a un ingeniero de telecomunicaciones en una prueba de red, utilizando el UNAT-10 para ajustar las señales entre dos dispositivos. Con este atenuador, puede eliminar interferencias y asegurarse de que la comunicación se mantenga estable, logrando que la red funcione de manera óptima. Además, su construcción rígida asegura durabilidad, ideal para el ambiente exigente de campo.
N° de parte: UNAT10
SKU: 38735
Garantía: 3 años
Descripción del fabricante: Características Principales • Banda ancha de cobertura: DC a 6000 MHz • Clasificación de potencia: 1W • Construcción rígida monolítica • Disponibilidad inmediata • Costo muy bajo • Conectores N tipo UNAT-10+ Aplicaciones • Ajuste de nivel de señal • Apareamiento de impedancia • Cumple con RoHS Especificaciones Eléctricas • Rango de frecuencia: DC-6000 MHz • Atenuación: 10±0.3 dB • Flatness: 0.10 dB (DC-3 GHz), 0.20 dB (3-4.5 GHz), 0.20 dB (4.5-6 GHz) • VSWR: 1.15:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.50:1 (4.5-6 GHz) • Potencia máxima: 1W • Impedancia: 50Ω Especificaciones Mecánicas • Tipo de conector: N Macho-Hembra • Estilo de carcasa: FF779 • Peso: 72.5 gramos Rango de Temperatura • Operación: -45°C a 100°C • Almacenamiento: -55°C a 100°C Atenuación vs Frecuencia • 10 MHz: 9.98 dB • 50 MHz: 10.00 dB • 100 MHz: 10.04 dB • 500 MHz: 10.08 dB • 1000 MHz: 10.07 dB VSWR vs Frecuencia • 10 MHz: 1.00:1 • 50 MHz: 1.00:1 • 100 MHz: 1.00:1 • 500 MHz: 1.01:1 • 1000 MHz: 1.02:1 Notas • La variación de atenuación es de máximo 0.3 dB sobre temperatura • Flatness= variación sobre banda dividida entre 2 • Los daños permanentes pueden ocurrir si se exceden los límites máximos
Documentos
Preguntas frecuentes
Soporta un rango de frecuencias de DC a 6000 MHz, ideal para diversas aplicaciones de RF.
También te puede interesar
Atenuador en Línea de 30 dB, 0.5W, CD-6 GHz, Conectores SMA Macho-Hembra. MINI CIRCUITS VAT-30
$526

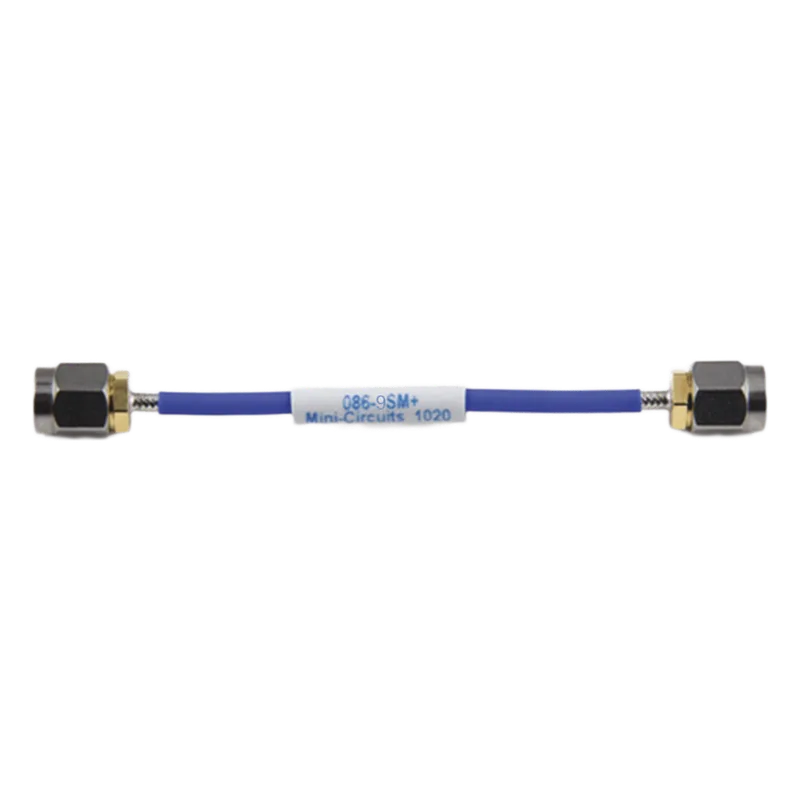

Cable Conformable de 23 cm (9.06 pulgadas) con Conectores SMA Machos, para DC-18GHz. MINI CIRCUITS 0869SM
$573

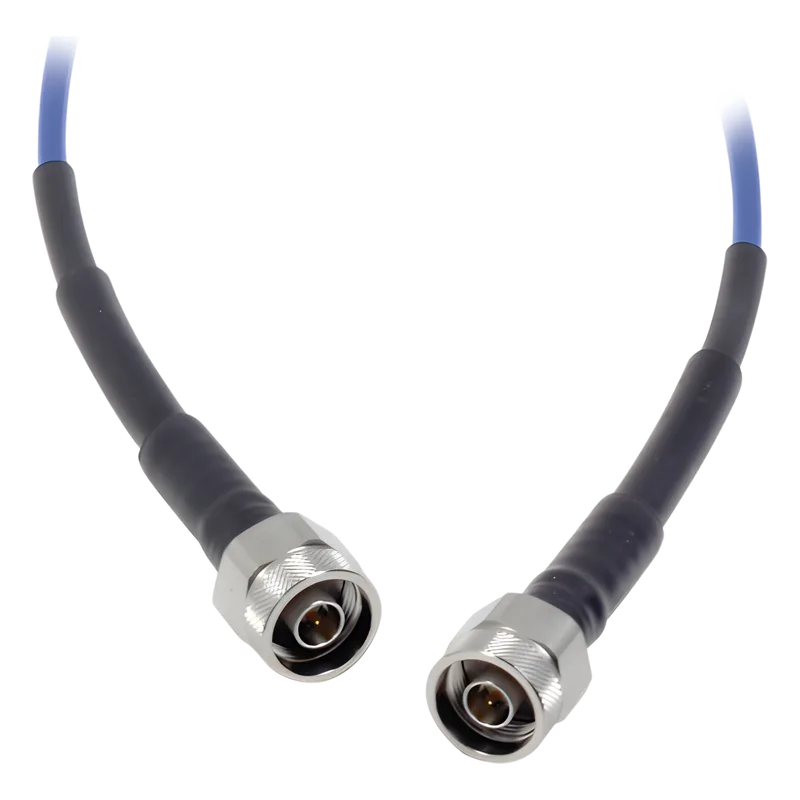

Cable Coaxial de 0.61 Metros (2 Pies), para CD-18 GHz con Conectores N Macho a N Macho. MINI CIRCUITS CBL-2FT-NMNM
